如何应对D类音频应用中的EMI问题?
录入:edatop.com 点击:
1. 在会出现电压波动的电源和接地间放置去耦电容器。如果随便放置电容器会恶化EMI问题;
2. 电源层应与电路板的边沿保持一定距离;
3. 避免在接地或电源层内切断走线,否则可能会造成非意愿针孔;
4. 对所有的高频时钟线路提供足够的端接;
5. 为电路板连接器提供适当滤波;
6. 良好的PCB设计可避免出现环路天线。环路天线可以使正向和反向的电流都在定义好的路径上传导。
另外,还可以通过抑制天线的电流来制止辐射。
对于音频设计人员来说,必须考虑下列两点:
1. 把由音频放大器到扬声器的走线长度缩到最短。因为一旦走线达到波长的四分之一,就会出现明显的辐射,走线或电线便会变成天线。
2. 对于无滤波器的D类系统,连接着放大器输出和扬声器的走线或电缆将会是RF放射的最大来源。

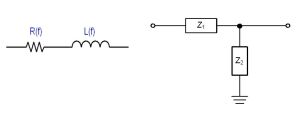

图5:在放大器附近放置铁氧体磁珠是有效抑制EMI的方法。
