如何应对D类音频应用中的EMI问题?

录入:edatop.com     点击:

即使PCB走线的长度短于波长的四分之一,仍可以是有效的天线,能够同时增强放射性和电磁耐受性。除了内层外,表面的走线也可表现出波长缩减效应。因为电介质的一面已足可改变传递的整个介电特性。

PCB走线等非意愿天线(unintended antenna),可以说是数字系统中辐射噪声背后的黑手。从辐射性放射的角度考虑,我们可发现D类音频放大器本质上可被看作成一个数字系统。电磁学中一个关键原理是电磁互易(reciprocity),因为电流的流动可产生一个电场,并且电通量的变化可引发电流的流动。按照这个原理,一条天线既可以用来接收电磁信号也可以用来发送电磁信号。假如非意愿天线受到噪声电流的刺激,而其长度接近波长的四分一接近时,此时便会产生辐射性放射。

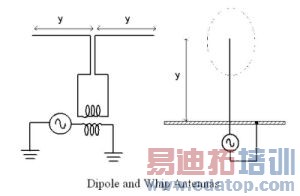

图2:常用的天线设计

如图2所示,常用的天线设计有两种:偶极天线和鞭形天线。一个有趣的事实是鞭形天线本身就是半条偶极天线,水平接地经感应后,鞭形天线可成为另外的半条偶极天线。众所周知,天线的作用是通过电气能量的辐射来发送和接收信号。不过,如图3所示,PCB中的非意愿天线可包括:长走线;通路;元件的引线和接脚;无载电路板的连接器和插座。

图3:PCB中的非意愿天线。

来源:电子工程专辑
