IPv4网络和IPv6网络互连技术

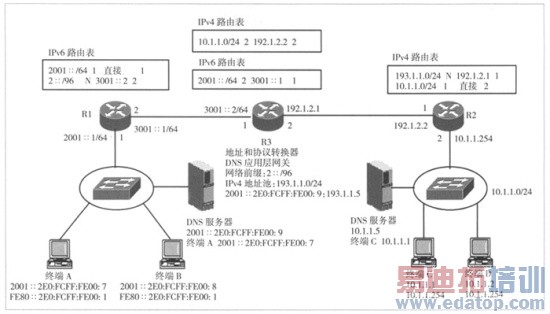

当终端C向终端A发送数据时，终端C构建一个以10.1.1.1.1为源地址，193.1.1.1为目的地址的IPv4分组，该IPv4分组被IPv4网络路由到路由器R3。

路由器R3用该IPv4分组的目的地址检索会话表，找到对应项，用对应项给出的IPv6地址取代目的地址。

由于为路由器R3配置的网络前缀为2::/96，源地址被转换成2::10.1.1.1。

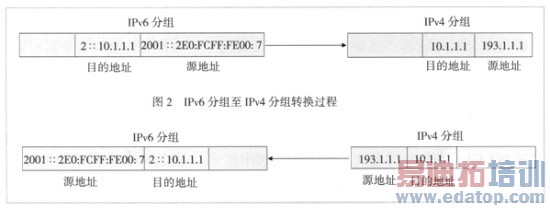

IPv4分组转换成IPv6分组时各字段的转换过程如表3所示，源和目的地址的转换如图2所示。

图2　IPv4分组至IPv6分组转换过程

图3　用DNS应用层网关实现双向会话

终端A后续发送给终端C的IPv6分组，由于在会话表中找到对应项，可以根据对应项中给出的IPv4地址进行源地址转换。在会话存在期间，会话表中给出的地址映射一直保持。一旦会话结束，这种地址映射也随之消除，分配的IPv4地址可以再次分配给其他IPv6网络中的终端。不同类型会话的结束方式不同，有些类型的会话有会话结束过程，有些类型的会话没有明显的会话结束过程，后一种类型的会话用规定时间内一直没有属于该会话的IP分组通过作为该会话的结束条件。
