IPv4网络和IPv6网络互连技术

在图1中，当终端A发起和终端C的会话时，终端A发送一个以2001::2E0:FCFF:FE00:7为源地址，以2::10.1.1.1为目的地址的IPv6分组，该IPv6分组被IPv6网络路由到路由器R3。

路由器R3在会话表中检索该IPv6分组属于的会话，由于该IPv6分组是发起会话的IPv6分组，会话表中找不到该IPv6分组所属的会话，路由器R3为终端A分配一个IPv4地址，这里假定是193.1.1.1，同时，在会话表中创建一项，将分配该终端A的IPv4地址和终端A发起的会话绑定在一起，如表1所示。

路由器R3将该IPv6分组转换成IPv4分组，通过IPv4路由表确定的传输路径将IPv4分组转发给下一跳路由器R2。该IPv4分组经过路由器R2转发后到达终端C，完成终端A至终端C的传输过程。

IPv6分组转换成IPv4分组时各字段的转换过程如表2所示，源和目的地址的转换如图2所示。

表1　IPv4地址和会话之间的绑定

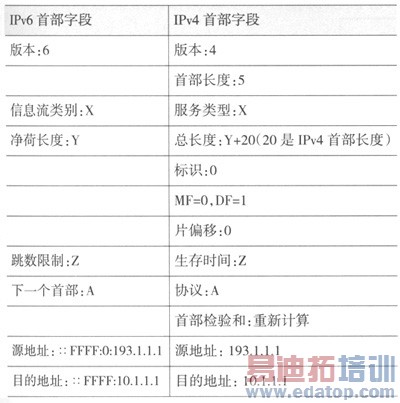

表2　IPv6首部至IPv4首部转换

表3　IPv4首部至IPv6首部转换

作者：沈鑫剡　伍红兵　俞海英　龙瑞 来源：泰尔网
