IP GERAN BSS解决方案

一、IP GERAN时代到来

随着融合网络时代的到来，业务IP化驱动网络向IP化转型。EDGE业务、3G业务等基于IP的业务要求运营商具备大带宽、高效率、低成本的适合IP业务承载的基础网络，GERAN IP化引领网络转型潮流。宏观上看，GERAN IP化适应网络演进，对保护运营商网络投资具有战略意义。微观上看，GERAN IP化可以在核心网已经IP化的基础上，从节省TC、节省传输、可靠灵活组网、资源利用率最大化和提高服务质量等方面给运营商带来巨大的价值。

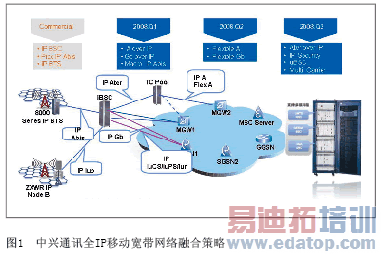

IP GERAN是中兴通讯全IP网络解决方案的重要组成部分，中兴通讯在专利、标准、基站设备、终端、网络优化、增值业务等方面做好了全面准备，正在积极开展研究工作，从而定义一个向全IP网络演进的成功途径。中兴通讯全IP移动宽带网络融合策略见图1。

二、IP BSS技术方案考虑要素

无线通信网络的核心网IP化已经在全球规模铺开，但无线接入网络IP化实现后移动网络和固网才能真正实现融合。GERAN无线接入网络系统BSS的 IP化包括Abis接口、A接口和Gb接口的IP化。同时，BSS IP还会带来BSS内部组网、BSS与CN间组网的变更。GSM BSS网络演进是在保证网络服务质量不下降的基本前提下，充分利用BSS IP带来的各种价值（节省TCO、提升服务质量等），同时保证BSS IP的平滑引入，与现网和谐共存。GSM BSS IP化应满足如下制定原则：

服务质量不下降：BSS IP化后话音业务和数据业务的服务质量不下降，用户业务体验不变或者提高；

电信级可靠性、安全性和服务质量：网络组网方案和设备能力应能支撑BSS具备电信级安全性要求和电信级服务质量能力；

平滑引入，与现网和谐共存：保证平滑引入BSS IP设备，能与现网BSS TDM设备混合组网，保证现网设备支持BSS IP的改造最小化；

应用场景的广泛适应性：适配各种基础网络，例如SDH、MSTP、数据网、微波、WiMAX、ADSL等，充分发挥IP不依赖下层网络的灵活性；

易于运维和管理，不增加运维成本：保证BSS IP网络是可运维和可管理的，发挥IP运维的简单化特点；

对核心网的影响最小：A接口研制规范的实行将对核心网的影响降到最低，IP化的MSC端局业务流程基本不变，最好只需要简单软件升级即可；

充分发挥BSS IP的价值: 充分利用BSS IP带来的TrFO、A-flex/Gb-flex、VAD节省传输等特性，发挥BSS IP的价值；

便于后向演进：选择最先进的BSS IP架构，便于BSS向扁平化方向演进，同时与未来3G网络/LTE/下一代无线网络共享IP Backhaul。

三、中兴通讯IP GERAN BSS解决方案

中兴通讯于2003年研究开发IP统一硬件架构平台。目前已在全球20多个国家规模商用的ZXG10 iBSC的硬件架构即基于该全IP平台。它与中兴通讯V3核心网产品、IMS和RNC等系列产品具备相同软硬件架构，共享机架、机框和17种单板。该硬件平台基于新型DSP技术研发设计，具备超大容量、高集成度、占地面积小等优点，双机架容量支持3072载频，4200KBHCA，15000Erl，处于业界第一，最大限度地为运营商降低投资成本和维护成本。

这种全IP是内部交换和外部传输皆采用IP分组软交换模式。在各接口实现IP化后，整个系统架构软件升级平滑满足IP要求。因此，iBSC支持面向未来的各种移动技术的平滑升级演进，可与RNC、UNC等AP控制器融合成统一物理网元，兼容多种授权无线接入技术（GSM/EDGE/WCDMA/TD-SCDMA等）和非授权无线接入如WiFi、WiMAX。

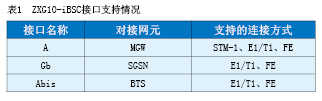

iBSC各接口支持的连接方式如表1所示，除支持传统的E1/T1、STM-1外，均支持FE接口形式的IP接口传输。

基站方面，中兴通讯已经实现IP宏基站的全球规模商用，并推出IP微基站和微微基站产品。这些基站可根据应用环境的不同提供基于各种承载的接口模块，尤其是IP微微基站ZXG10 S8001，通过Abis over IP技术，不仅使建网更快速，成本降低，并且很好地解决了运营商的室内覆盖和热点地区应急通信问题。

四、 IP GERAN BSS应用实例

IP BSS的实现解决了移动IP网络的最后一公里问题。一方面，通信网络亟待移动固网融合，以做到IP业务的统一提供和运营，打破运营壁垒；另外一方面，从节约资源和能源角度来说，IP无线接入的应用也很有必要。从国内应用环境看，随着中国GSM用户的大量持续增加，移动运营商需要建设更多的基站以改善网络服务质量，但由于社会经济的发展，GSM网络在城市的部署越来越困难，如：

（1）在综合写字楼、大型商场租用机房的租金高昂；

（2）资源价格持续高涨，工程配套费用居高不下；

（3）光纤等传输资源难以到位。

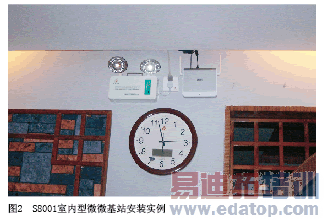

中兴通讯S8001室内型微微基站采用了Abis over IP的方式，体积小、重量轻、安装方式灵活，为移动运营商快速、经济布网提供了有效手段（安装实例见图2）。

从现网测试情况看，S8001应用表现良好：

良好的覆盖能力：根据室内实际网规情况，一般采用每2～3层楼一个S8001覆盖的方式。对于900MHz，一般楼宇每层墙大约衰减15～20dBm，而S8001发射功率为23dBm，终端一般在-85dBm以上时能保证良好的通信，因此2～3层一个S8001能满足覆盖要求。

有效满足语音和数据业务需求：每个S8001支持1TRX，按照每用户0.025Erl，GOS为2%，单载频一个控制信道，7个全速率话音信道的配置，一个S8001可提供117线的用户容量，如果配置6个话音信道，一个EGPRS信道配置，则一个基站可提供91线的容量。

IP传输快速组网：S8001采用IP的Abis接口，移动运营商可以自建或租用现成的IP网络快速、经济完成传输部署。每个S8001满负荷的情况下占用传输带宽大约180KB左右。

QoS语音质量保证：实际应用结果表明，S8001与传统基站语音质量相当。即使在IP传输时延达到200ms、丢包率2%时，语音质量仍可以达到MOS3等级，具有良好的语音质量保障。

五、结束语

BSS IP化是移动网络向宽带化和固网移动融合发展的技术基础，是移动网络发展的必然趋势。中兴通讯IP GERAN BSS解决方案是一种可保障的网络发展解决方案，为运营商节约大量传输成本，缩短工程部署时间，增强网络渗透深度，并为网络演进提供可保障的未来。

作者：吕钱浩　常健　冉莉 来源：中兴通讯技术
