多进制数字频率调制的原理
录入：edatop.com 点击：
多进制数字频率调制是二进制数字频率健控方式的推广。本节只简单介绍一个多进制频率调制系统的调制和解调的原理。图中给出了MFSK调制器的方框图，调制是采用频率选择法实现，种频率由位输入信息确定
串并变换电路和逻辑电路将输入的二进制码转换成多进制码。当某组二进制码到来时，逻辑电路的输出仅打开相应的一个门电路，将和该门电路相应的载波发送出去;其他频率对应的门电路此时是关闭的。当一组组二进制码元输入时，通过相加器输出的就是一个多进制频率键控的波形。

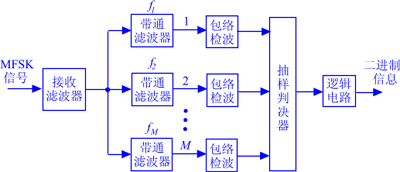

多进制频率调制系统的解调方框图如图6-6-7所示，解调器M由个带通滤波器、M个包络检波器及一个抽样判决器和相关的逻辑电路组成。各带通滤波器的中心频率分别是M个载频的频率。当某一载频输入时，只有一个带通滤波器有信号及噪声通过，而其他带通滤波器只有噪声通过。抽样判决器通过比较在抽样时刻上各包络检波器的输出电压，选出最大值作为输出。
多进制频率调制系统的调制方框图
多进制频率调制系统的解调方框图
