深度业务感知系统功能模块

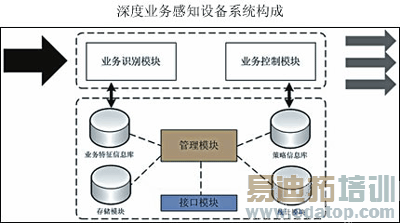

下图显示了深度业务感知系统的系统构成，深度业务感知系统主要由业务数据识别功能模块、业务数据控制功能模块、业务特征信息库、策略控制库、管理模块、统计模块、存储模块和接口模块过程，具体描述如下：

业务数据识别功能模块

通过业务数据报文的深度协议解析，业务数据流量行为统计分析、或特征匹配等方式，对业务数据的类型、状态、内容进行识别和统计分析，在混杂的数据流中区分和识别出特定条件的业务数据，是整个深度业务感知系统的核心功能模块。

业务数据控制功能模块

在业务识别的基础上，根据策略控制库中的相关策略信息，对特定条件的业务数据进行流量管理。例如：根据业务优先级，为不同优先级的业务分配不同的预留带宽;阻断或干扰非法业务等;

业务特征信息库

与业务数据识别功能模块连接，存储和管理业务数据识别过程中所涉及的识别规则，提供实时业务数据识别功能的支持。业务特征信息库可以嵌入于系统内部，也可以单独实现。

控制策略库

与业务数据控制功能模块连接，存储和管理业务数据控制过程中所涉及的各种控制策略信息。控制策略库可以嵌入于系统内部，也可以单独实现。

管理模块

负责整个深度业务感知系统的管理维护，包括操作维护管理、配置管理、策略管理、网络管理、资源管理等，是整个系统的核心功能模块。

统计模块

呈现系统实时和历史的业务数据识别和业务数据控制的结果信息、业务类型、状态、流量、趋势的统计信息，为网络管理和业务运营提供重要依据。

存储模块

存储系统业务数据识别的结果信息，包括业务类型、状态、流量等，对特定条件的网络业务数据进行备份，存储模块可以嵌入于系统内部，也可以单独实现。
