Modbus协议下单片机与eView触摸屏的通信方法

录入：edatop.com 点击：

摘要 Modbus协议由于其具有开放性、透明性、成本低、易于开发等特点，已成为当今工业领域通信协议的首选。本文介绍了一种基于Modbus通信协议的eView触摸屏与常用的51单片机的通信方法。该方法通过C51编程实现Modbus通信，在51系列单片机上具有通用性，有一定的借鉴作用。

关键词触摸屏单片机Modbus协议

工业控制中经常需要观察系统的运行状态或者修改运行参数。触摸屏能够直观、生动地显示运行参数和运行状态，而且通过触摸屏画面可以直接修改系统运行参数，人机交互性好。单片机广泛应用于工控领域中，与触摸屏配合，可组成良好的人机交互环境。

触摸屏与单片机通信，需要根据触摸屏采用的通信协议为单片机编写相应的通信程序。Modbus协议是美国Modicon公司推出的，一种有效支持控制器之间以及控制器经由网络(如以太网)与其他设备之间进行通信的协议。本文以STC89C51单片机和人机电子有限公司的eView触摸屏为例，介绍其通信程序的开发过程。

1 系统结构

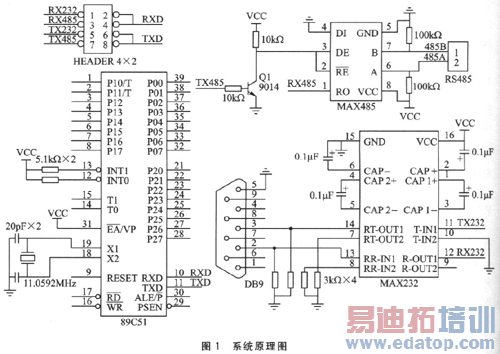

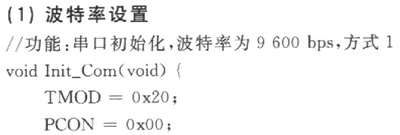

实现触摸屏与单片机的通信，主要是解决通信协议的问题。本文使用开放的Modbus通信协议，以触摸屏作主站，单片机作从站。eView触摸屏本身支持Modbus通信协议，如果单片机也支持Modbus协议，就可以进行通信了。eview触摸屏支持RS-232和RS-485两种通信接口。在工业控制领域，由于RS-485具有可靠性高、传输距离远、抗干扰能力强等优点，所以在本系统中触摸屏与单片机通信采用RS-485连接，传输速率设置为9600 kbps。RS-485信号传输是一种半双工的传输方式，单片机通过一个RS-232/RS-485无源转换器把232信号转换成485信号，连接到eView触摸屏上。图l为该系统的原理图。

单片机控制系统采用STC89C51系列单片机，其内部集成MAX810/STC810专用复位电路(原有外部复位可继续保留，与Intel 8051引脚兼容)，具有抗干扰能力强、加密性强、高抗静电(ESD)、超低功耗等特点，而且价格低廉。在本系统中，触摸屏是上位机，单片机是下位机。

2 Modbus协议

2.1 Modbus协议简介

Modbus协议是应用于电子控制器上的一种通用语言。通过此协议，控制器相互之间、控制器经由网络(如以太网)与其他设备之间可以通信。它已经成为一种通用工业标准。不同厂商生产的控制设备可以通过它连成工业网络，集中监控。

Modbus协议定义了一个控制器能认识使用的消息结构，而不管它们是经过何种网络进行通信的。它描述了一控制器请求访问其他设备的过程.如何回应来自其他设备的请求，以及怎样侦测错误并记录;制定了消息域格局和内容的公共格式。

当在某一Modbus网络上通信时，此协议决定了每个控制器需要知道它们的设备地址，识别按地址发来的消息，以及决定要产生何种行动。如果需要回应，则控制器将生成反馈信息并用Modbus协议发出。在其他网络上，包含了M0dhus协议的消息转换为在此网络上使用的帧或包结构。

2.2 Modbus RTU通信数据传输模式

当控制器设备基于Modbus协议以RTU模式通信时，消息中的每个字节包含2个4位的十六进制字符。这种方式的主要优点是：在同样的波特率下，可比ASCII方式传送更多的数据。

编码采用8位二进制，十六进制数0～9和A～F;消息中每个8位域都是由2个十六进制字符组成。组织结构如下：

2.3 Modbus RTU消息帧结构

Modbus RTU消息帧结构如下：

(1)地址码

地址码为通信传送的第一个字节。这个宁节表明，由用户设定地址码的从机将接收由主机发送来的信息。每个从机都有具有唯一的地址码，只有符合地址码的从机才能响应回送，且响应回送均以各自的地址码开始。主机发送的地址码则表明将发送到的从机地址，而从机发送的地址码表明回送的从机地址。地址0用作广播地址，以使所有的从设备都能认识。

(2)功能代码

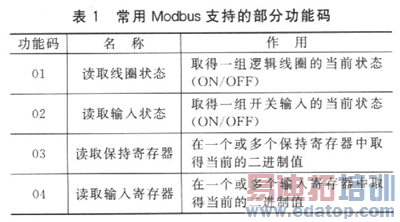

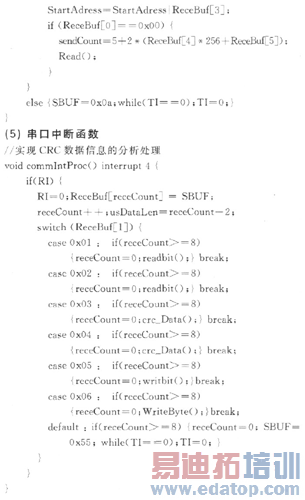

功能代码为通信传送的第二个字节。Modbus通信规约定义可能的代码范围是十进制的1～255。当然，有些代码适用于所有控制器，有些仅适用于某种控制器，还有些保留以备后用。主机发送请求，通过功能码告诉从机执行什么动作;从机响应请求，从机发送的功能码与从主机发送来的功能码一样，表明从机已响应主机进行操作。如果从机发送的功能码的最高位为1，则表明从机没有响应操作或发送出错，主设备应用程序得到异议的回应后，典型的处理是重发消息。表l列出了常用Modbus支持的部分功能码。
