Cisco路由器VOIP配置解析

在企业网络中推广IP语音技术有很多优点，例如可以控制数据流量，保证语音质量，充分利用企业租用的数据线路资源，节省传统的长途话费等等。企业使用IP语音技术，可以将语音、数据和多媒体通信融合在一个集成的网络中，并在一个企业解决方案中，把专网和公网连接起来。

在2600和3600系列路由平台上，Cisco提供了新型的H.323关守功能，该关守功能除提供策略管理功能外，还提供地址分辨、带宽管理、网关支持、用户鉴别以及账户记录。H.323关守在局域网和广域网上均可实现对基于H.323的语音、视频及数据会议话务流量的策略管理功能.

本文介绍的是一次利用Cisco 2600路由器，通过 E&M 干线连接PBX 用户，实现了 Voice over IP功能的过程。

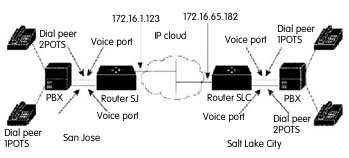

某公司计划连接两个办公室：一个位于加利弗尼亚的San Jose，另一个位于盐湖城。该公司在其两个远程办公室之间已经建立了可工作的IP 连接。每个办公室有一个PBX内部电话网络，通过一个E&M接口连接到语音网络。 盐湖城和San Jose 办公室都使用E&M 端口类型。每个 E&M 接口连接到路由器的两个语音接口连接端。在San Jose 的用户拨"8-111" 这一扩展号可接通盐湖城目标。在盐湖城的用户拨"4-111"扩展号可接通San Jose目标。图1是本连接示例的拓扑

首先应配置好PBX ，使所有的DTMF 信号能通到路由器。若修改增益或电话端口，应确认电话端口仍然能接受DTMF 信号。然后对图中路由器 SJ 配置，第一步配置 pots 拨号对等 1：

hostname sanjose

dial-peer voice 1 pots

destination-pattern +111....

ort 1/0/0

配置 pots 拨号对等 2：

dial-peer voice 2 pots

destination-pattern +111....

ort 1/0/1

配置 voip 拨号对等 3：

dial-peer voice 3 voip

destination-pattern +111....

ession target ipv4:172.16.65.182

配置E&M 端口：

voice-port 1/0/0

ignal immediate

operation 4-wire

type 2

voice-port 1/0/1

ignal immediate

operation 4-wire

type 2

配置串行端口:

interface serial 0/0

description serial interface type dce (provides clock)

clock rate 2000000

ip address 172.16.1.123

o shutdown

接下来配置路由器 SLC，步骤与配置SJ类似。

经过这样配置，即可实现Cisco 2600路由器上，通过 E&M 干线连接PBX 用户的 VoIP应用。

相关术语

DTMF(Dual tone multifrequency)：双音多频——同时使用两种音频(例如按钮音)进行拨号。

E&M：代表recEive and transMit (或Ear and Mouth). E&M一般是一个用于交换到交换或交换到网络连接的双向主干设备。Cisco的 E&M 端口是一个RJ-48 连接器，该连接器可连接到PBX 主干线路(专线)。
