H.248协议在通信网络中的应用

3)控制层

该层是整个网络的智能心脏，是一个集中的控制平台。其主要功能是提供终端用户端到端的呼叫／会话控制、接入协议适配、互连互通和资源管理等功能，从而实现网络业务的控制和融合。该层的主要网络功能为软交换、MGC(媒体网关控制器)、呼叫代理、呼叫控制器、呼叫服务器等。

4)应用层

该层是NGN业务与服务的支撑环境，除提供传统智能业务外，还可以通过提供开放的、功能强大的API(应用编程接口)，供第三方业务开发者调用，以便迅速开发出新的业务。该层在垂直方向上由应用和中间件两部分组成。其中，应用部分的主要网络部件为各种AS(应用服务器)，如AAA(认证、鉴权、计费) 服务器、PS(策略服务器)和OSS(运营支撑系统)等，提供各种业务的控制逻辑，完成增值业务和相应的服务处理。中间件包括鉴权、计费、目录、安全、浏览、查找、导航、格式转换等软件组件。

软交换技术的思路是将业务、呼叫控制、媒体控制进行分离。软交换设备位于分层后的呼叫控制层，与媒体层的网关交互作用，接收终端的相关信息，指示网关完成连接控制。MG的主要功能是将一种网络中的媒体转换成另一种网络所要求的媒体格式。例如：MG能够在电路交换网的承载通道和分组网的媒体流之间进行转换。TG是在电路交换网与分组网络之间的网关，用来终结大量的数字电路。AG是将模拟线与分组网络相连的网关。

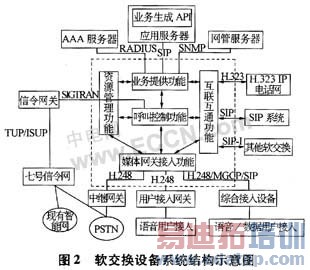

图2是软交换设备系统结构示意图。图中虚线围框表示软交换设备实体。

从图2可看出，软交换设备内部主要分为资源管理功能、MG接人功能、呼叫控制功能、互连互通功能、业务提供功能等功能模块。与外部接口全部采用标准协议，例如，与SG的接口采用Sigtran(SS7／IP)协议；与AAA服务器的接口采用Radius协议；与应用服务器的接口采用SIP协议；与网管服务器的接口采用SNMP协议；与H.523网络的互通采用H.323协议族；与MG(TG、AG)的接口采用H.248协议；软交换之间的呼叫或软交换设备与SIP终端的呼叫采用SIP协议。

通过这种分离，软交换网络体系具有了很多优点，一个软交换设备可以同时控制多个MG，系统的可扩充性得到了提高；其次，具体的媒体流的转换由相应的MG完成，有利于设备的单一性和可靠性；当一个软交换设备故障时，可以由其他软交换设备来代替完成MG的控制，提高了系统的冗余度；最后，软交换设备和MG之间采用标准的协议控制，有利于不同设备的厂家开展竞争和合作。

作者：黄欣 来源：中电网
