解决串行接口中的信号完整性问题

如果没有为瞬时电流提供足够的铜线或者去耦电容器的位置不当,那么便会造成电源分配。单端平行总线会在电源层和地层产生瞬时电流,从而产生噪音。

在高比特率系统中应当使用由专为高频率和G 级应用而设计的电缆和连接器组成的互连。使用错误的类型或者电缆和连接器搭配不当将会降低信号的质量,而且不能恢复。

在选择组件时,必须选择一家合适的制造商,其组件应该专为解决高速设计问题而设计。设备必须提供充足的功耗能力以及正确放置和分隔的地面连接,以避免芯片核心供应不稳定,避免增加噪音,并利用有效的退耦策略进行补充。对于控制噪音来说,核心逻辑电源和地面同I/O电源和地面之间的分隔也是至关重要的。合适的设备加上优秀的设计将有助于满足高速要求,并使设计人员能够有效地解决信号完整性问题。

图3 建议的边缘耦合差分带状线配置,图中给出了单端阻抗Z0 和差分阻抗Zdiff 的方程式

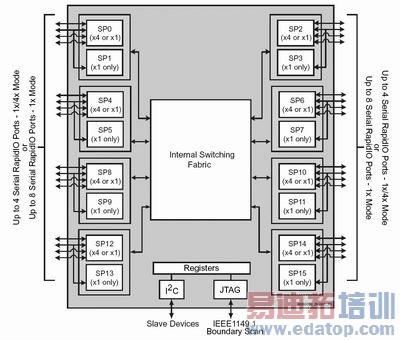

图4 Tsi568A串行RapidIO交换机接口的结构图

作者：Tundra公司 来源：电子产品世界
