解决串行接口中的信号完整性问题

一直以来，信号完整性都是模拟工程师考虑的问题,但是随着串行数据链接的传输速率向GHz级发展,数字硬件设计人员现在也必须关注这个重要的问题。

目前,芯片之间的高速串行链接已经获得了广泛的应用,用于提高较窄的总线带宽的吞吐量。一些最新的DSP和处理器已经开始采用串行RapidIO对于很多硬件设计人员来说,芯片间通讯使用超过300MHz的总线速率是一个新的挑战,而设计出GHz级数据传输速率的高质量数据链接则要求更多的细心和了解,才能确保电路板设计和噪音不会损害到性能。

本文探讨设计人员可能会面临的一些信号完整性(SI) 问题和注意事项,重点介绍他们面临的问题,并提出一些建议。为了举例说明如何应用这些原则,本文介绍了一种16 端口串行RapidIO交换机。

注意事项

信号质量非常重要,在串行RapidIO 中,它是通过接收眼的大小和形状来量化的。接收眼是一种无限延续的轨迹,在接收眼中,波形会随着上一个轨迹不断延续(图1)。如果信号路径中吸收了噪音或其它随机信号,便会引起信号抖动和接收眼收缩,从而导致信号质量下降。

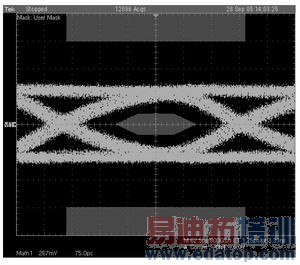

图1 包含一个接收眼图的范围轨迹

图2 脉冲过冲和下冲的典型特征
