CAN核的四冗余通信板设计与仿真

(1)CAN通信板硬件电路设计

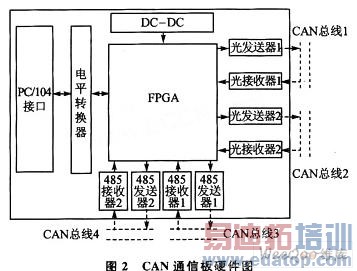

CAN通信板的核心器件是FPGA，同时完成"双光双电"通信，硬件通信板结构如图2所示。

作为PC/104系统的模块，要接在PC/104总线上，所以要在数据、地址、控制总线上与PC/104标准规定的总线标准一致。

本设计要进行四冗余设计，在设计中要添加4个CAN核，选用Altera公司Cyclone II系列的FPGA EP3C25。

由于PC/104的工作电压为5 V，而FPGA的工作电压为3.3 V，因此在PC/104和FPGA之间要加入1个电平转换器74LVC245来保护FPGA。

(2)光收发电路

本系统的高速光发射器采用HFBR-1414低功耗高速光发射器件，其光发射波长为820 nm。此发射器能够与以下4种光纤配合使用：50/125 μm、62.5/125 μm、100/140 μm、200 μm(HCS)。HFBR-1414采用了双镜片的光学系统，光发射效率高，当驱动电流为60 mA时，在50/125 μm光纤上可得到-15 dBm的光功率。光接收器采用HFBR-2412，其内部集成了光电二极管、直流电路和开集电极的肖特基晶体管。HFBR-2412光接收器能与光发射器HFBR-1414及50/125 μm、62.5/125 μm、100/140 μm、200 μm(HCS)的光纤配合使用，最高通信速率可达5 MB。由于采用了开集电极电路，此接收器兼容TTL及CMOS电平。该电路的通信距离最远可达1.7 km。
