嵌入式模数转换器的原理及应用
录入:edatop.com 点击:
只要改变电阻R1、R2、R3的大小以及它们的比例关系便可调整模拟输入信号的大小使其符合测量要求。
下面介绍一种常用的芯片AT90S8535关于其A/D转换器使用时应该注意的情况。
AT90S8535是ATMEL公司生产的一款基于AVR RISC结构的,低功耗的8位单片机,其内部集成有模数转换器,模数转换器具有以下特点:
10位分辨率;
±2LSB精确度;
0.5LSB集成线性度;
65~260μs转换时间;
8通道;
自由运行模式和单次转换模式;
ADC转换结束中断;
休眠模式噪声消除。

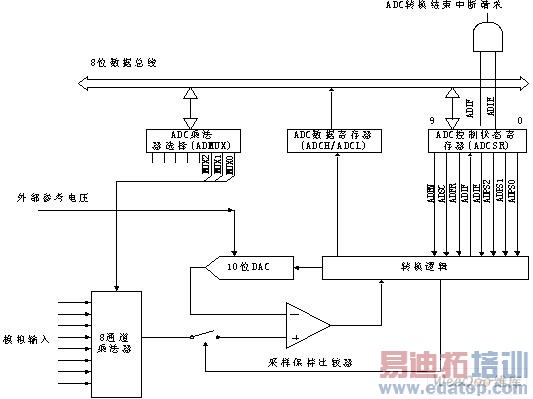

AT90S8535具有10位分辨率的逐次逼近型A/D转换器。ADC与一个8通道模拟多路器相连,这样就允许A口作为ADC的输入引脚。ADC包含一个采样保持放大器,ADC框图如下所示:
图3ADC框图
来源:维库开发网
