嵌入式模数转换器的原理及应用

录入:edatop.com     点击:

1.4 微分线性误差

微分线性误差是指实际代码宽度与理想代码宽度之间的最大偏差,以LSB为单位,微分线性误差也常用无失码分辨率表示。

由于时间和温度的变化,电源可能会有一定的变化,有时可能是造成影响ADC精度的主要原因,因此在要求比较高的场合,必须保证电源的稳定性,使其随温度和时间的变化量在所允许的范围之内,但在一般的场合,往往可以不考虑其对系统的影响。

2 嵌入式模数转换器的结构及影响转换的原因和消除方法

所谓嵌入式模数转换器是指将模拟多路开关、采样保持、A/D转换、微控制器集成在一个芯片上,经常采用逐次比较型进行A/D转换,模拟输入信号一般为非负单极性,且输入信号的电压范围为0~AVREF,A/D转换器具有独立的模拟电源与参考电压。

在实际应用中,由于输入信号的输出电阻不同,如果输出电阻过大,会引起实际测量的电压分压过小,因而引起测量值较实际值偏小;或者由于输入信号为双极性模拟信号,不能直接与嵌入式微控制器相连,必须采取特殊措施,使双极性模拟信号转换为可以直接测量的非负单极性信号;还有如果输入信号幅值过大,以至于超过参考电压,也必须引入将压环节,使输入电压低于参考电压,等等,下面对以上影响逐一进行分析。

2.1 模拟输入信号阻抗对采样的影响

采样过程是采样电容充电,跟踪输入模拟信号电压的过程,由于采样电路存在模拟多路开关阻抗、采样开关阻抗和输入信号源阻抗,因此,其转换时间受模拟多路开关阻抗、采样开关阻抗与输入信号源阻抗的影响,模拟多路开关与输入信号源的阻抗越大则其转换时间越长。

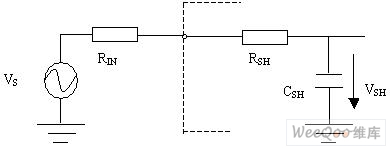

逐次比较型A/D的输入端等效电路如下图所示:

图1 逐次比较型A/D的输入端等效电路

来源:维库开发网
