一种高效新型WCDMA直放站PA方案的设计与实现
录入：edatop.com 点击：
通过分析以上测试结果可以看出，该方案有如下几大优势：
1.效率高：采用Doherty加模拟预失真的线性化技术，该方案与普通的HPA相比，效率至少提高10%以上。
2.成本低：功放管在整个功放成本中占主要地位，同样的功率输出，该方案比传统的HPA减少一半的使用量，节省成本。
3.结构简单，易于调试：简化了预失真电路的结构，减少了外围元器件的应用，使得整个电路更加紧凑，提高了整个系统的可靠性和一致性，便于生产调试。
图3 2140MHZ 测试结果

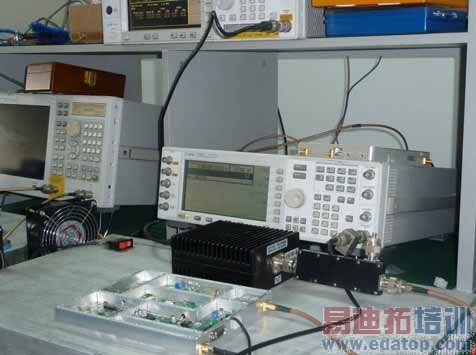

图4 WCDMA30W PA方案测试平台
附录：功放的非线性失真及传统模拟预失真的实现
功放的非线性失真特性主要由AM-AM失真、AM-PM失真两个特性来表征，如图5所示。

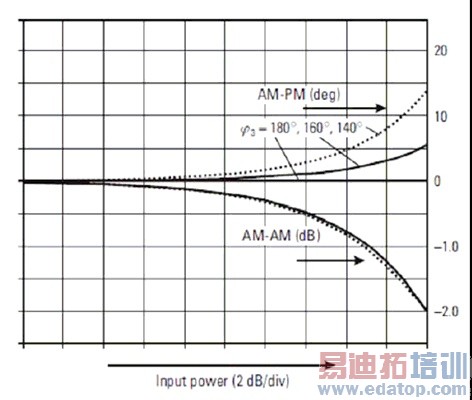

图5 功放的AM-AM、AM-PM特性示意图
作者：DXY 鼎芯实验室 陈少轶 李福明 来源：电子工程专辑
