基于DDK的TLV320AIC23型编解码器的驱动设计

除了复位寄存器外．TLV320AIC23共有9个控制寄存器．每个寄存器控制字长为9bit．地址位为7bit，共有16bit。地址位为高7位而控制字在低9位。具体如下：

Register0:左声道输入音量控制，缺省值为 0x0017

Register1:右声道输入音量控制，缺省值为 0x0017

Register 2：左声道输出音量控制。缺省值为Ox01F9

Register 3：右声道输出音量控制，缺省值为Ox01F9

Register 4：模拟音频通道设置．缺省值为Ox0011

Register 5：数字音频通道设置。缺省值为0x0000

Register 6：节电模式控制．缺省值为0x0000

Register 7：数字音频接口格式控制，缺省值为0x0043

Register 8：采样率控制，缺省为48kHz，对DM642EVM板．缺省值为Ox0002

Register 9：数字音频接口激活开关．缺省值为0x0001

通常情况下需要修改的寄存器包括4号和8号寄存器．即选择是由mic输入还是由line in输入和根据需要选择采样率。这2个寄存器的详细配置如下：

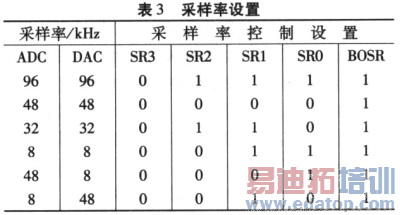

4号寄存器配置见表1，其中，D2位。INSEL(In-put select for ADC)是输入选择，"O"为line in；"l"为mic.D1位MICM(Microphone mute)是mic静音开关．为"l"表示静音。DO位MICB(Microphone boost)如设置为"1"将为mic输入提供20dB的增益。8号寄存器配置见表2，其中，采样率控制位为D5~D2的SR[3：O]。对于DM642 EVM板，设置方式见表3。

可见．需要通过4号寄存器的D2来选择输入，同时考虑Dl和DO对mic的控制；采样率的控制通过设置8号寄存器的SR[3：0]来实现。

3 TLV320AIC23的驱动配置方法

很多初学者在运行DM642 EVM的echo或其他音频例程时，最容易碰到的问题是通过line in输入时有输出．而通过mic输入时没有输出，更不要说改变采样率了。即使参考资料编辑aic23-h和emvdm642_edma_aic23．h修改Dcfauh参数仍然无法解决。

出现这样的问题时。首先要了解TLV320AIC23的模拟音频输入为mic和line in二选一的，其次要知道如何能够正确配置TLV320AIC23的参数使之满足特定应用的需要。如果仔细分析echo例程和其他音频例程的话，可以发现只有在echo例程中包含了aie23.h和emvdm642_edma_aie23．h 2个头文件。其实在echo例程中．所包含的这2个头文件和TLV320AIC23的初始化语句实际并未使用。如果屏蔽掉对这2个头文件的包含以及TLV320AIC23的初始化语句，会发现编译后仍然能够正常运行。实际上echo例程中的TLV320AIC23初始化语句只是提供了对Ⅱ,V320AIC23进行配置的一种方法而并未直接使用。该方法在DDK包的emvdm642部分说明文件中也已提及。

由于在echo例程中初始化驱动程序人口和其他的音频例程一样使用了默认参数，而默认参数是通过调用DDK包中的evmdm642_edma_aic23．164库获得的．该库不变则配置也不变，于是就会出现上述问题。

在明确了以上原理后．通过实践证明，本文提供的以下三种配置方法可以适应各种应用。

方法一

既然默认参数是通过调用evmdm642_edlna_a-ic23．164库获得的．那么自然可以通过修改该库来达到修改参数的目的。TI提供的DDK包中包含了各种库的源代码．这使得修改库文件成为可能。本文用到的库生成工程是tiddksrc＼audio＼evmdm642目录下的evmdm642_edma_mc23_64．pjt，只需要打开该工程．修改其中aic23．h中的默认参数，重新编译就能生成新的库文件。这样，所有的音频例程都会默认按修改过的参数运行。

这种方法适合TLV320AIC23参数配置相对固定的应用场合。配置完全通过调用evmdm642_ed_ma_aic23．164库初始化时进行．不用在应用工程文件中添加任何附加代码．使得工程文件更简洁．可移植性更高。

方法二

自定义符合标准结构EVMDM642_EDMA_A．IC23一DevParams的结构体，例如：

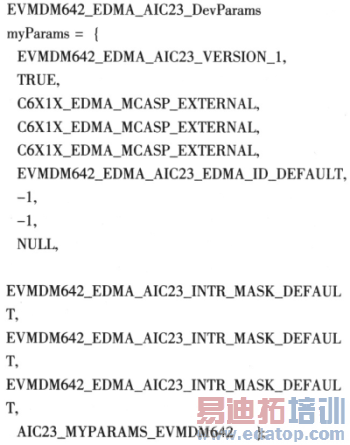

然后将"_myParms"作为Device params ptr在指定人口指针时替代默认的0x0。这就符合TI推荐的方法，在echo例程中的相关代码也说明了这种方法。

这种方法能够适应几乎任何使用情况，初始化参数自定义非常明确，代码易读性较高。但是不建议像echo例程中那样直接包含默认参数的头文件．最好参照该头文件定义自己的结构体。

方法三

通过仔细分析生成evmdm642_edma_aic23．164库的源代码，可以发现对TLV320AIC23寄存器的设置是通过AIC23_setParams()函数来完成的。在大多数情况下，只要修改寄存器值而不必修改标准结构EVMDM642_EDMA_AIC23_DevParams结构体中的其他变量。所以可以调用AIC23_setParams()函数来完成对TLV320AIC23参数的配置。这样就只需要定义1个符合标准的寄存器数组．将数组名作为参数来调用AIC23_setParamsf()函数就可以达到目的。

这种方法使用灵活，代码长度很短，含义非常明确，可以用不同参数多次调用．尤其适用于TLV320AIC23参数可变的特殊场合。

4 结束语

笔者在实际工作基础上对TLV320AIC23参数配置提出了3种方法，各有特点且都十分实用。在进行基于DDK的TLV320AIC23驱动程序设计时．可以根据需要方便地选用。
