基于FPGA的卷积码的编/译码器设计

4 译码器设计中改进和优化算法

本文采取状态路径和判决比特同时存储，在表示状态信息的比特前加上1位判决比特来表示相应状态的输入支路的译码信息，因此，译码器在回溯时就可直接输出判决比特作为译码器的输出，降低了译码器的判决难度，节省了存储回溯路径所需要的内存，从而降低了译码器结构复杂性。

本设计中译码器在计算所有状态的路径量度的同时进行路径存储，从而大大提高了译码速度。路径量度是指每个状态的2条输入支路和2条输出支路，路径存储指的是状态存储以及相应的译码判决比特存储。该结构的译码器对每一个状态都具有独立的处理单元，彼此互补影响，并行工作，提高了译码速度。对于(2，1，3)卷积码，一个时钟需要进行2x2x2m=32次路径量度计算和2m=8次4比特存储操作。充分发挥了FPGA拥有大量LCS和RAM的优势。

在网格图中，随着状态的改变，每个状态的输出支路的路径量度逐渐增加，造成存储资源压力增大，设计中在每次进行路径量度计算时，将该状态的量度值与上次剩余路径量度的最小值做差后进行保存，以达到减小存储器空间的需求。对于编码效率为1／2的卷积码，以上差值最大不超过2m，因此，路径量度的量化宽的为1b(2m)。对于(2，1，3)卷积码，存储路径量度的寄存器位宽为lb(2×3)=3。

5 验证仿真

本设计采用Xilinx公司的ISE 9．2i为开发平台，选用的是Xilinx Virtex 4 FPGA为开发芯片用于设计和验证所提出的卷积编码和维特比(Veterbi)译码算法。

5．1 卷积编码器

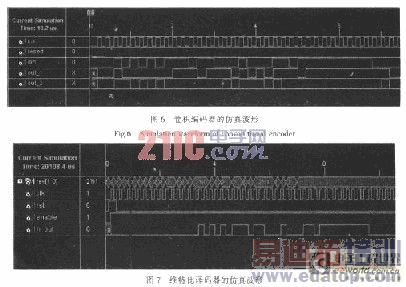

如图6所示，clk为时钟信号，reset为复位信号，din为输入信号，out_1，out_2为编码后得到的并行码字序列。可看出：输入码元为"101010111011 000100011011111111100……"经过编码得到编码结果为"1101000100010010101000101011001101110011101001010101010 10101011"结果正确。

5．2 Verterbi译码器

Vertrbi译码器仿真波形如图7所示，rev[1：0]为输入译码器的接收序列，clk为时钟信号，rst为复位信号，enable为使能信号，h_out为译码器输出序列。可看出：译码输出码元为"10101011101100010001101111111l100……"。结果正确。

6 结束语

通过对卷积编码原理与维特比译码算法的深入研究，在理解传统实现方法的基础上提出适合FPGA存储器和独立运算单元丰富的特点的优化算法，有效地提高了译码器的处理速度，简化了译码器的复杂程度。
