嵌入式机器视觉系统中ARM与DSP的数据通信方法

录入：edatop.com 点击：

DSP对数字信号和数值算法具有强大的运算处理能力，因而在信号采集与处理中被广泛应用，但其在任务管理、实时控制、人机交互等方面不占优势。而ARM微控制器则控制功能强大，可以加载嵌入式操作系统，且能够提供良好的人机交互、任务管理、网络通信等方面功能。因此，发挥DSP和ARM处理器各自的优势，采用ARM+DSP结构的设计方案已成为嵌入式系统的研究热点，倍受关注。通过嵌入式机器视觉系统的设计实例，阐述ARM与DSP有机结合的设计思想，重点研究ARM与DSP之间的数据通信。

1 嵌入式机器视觉系统总体方案

采用ARM+DSP结构的机器视觉系统总体结构如图l所示。以三星公司高性能ARM处理器S3C2440作为主控制器，配置并移植Linux操作系统，同时以TI公司的DSP芯片TMS320C5402为图像处理的协处理器，通过对DSP芯片自带的HPI接口的硬件连接方案和驱动程序设计，将二者有机地结合起来，各自发挥其独特优势，协调配合，完成目标采集、处理与视觉跟踪。

首先由智能摄像机采集现场运动目标的图像，由ARM控制将数据存放在ARM与DSP的公共存储区域中，并通知信号处理模块DSP调用各种算法(帧间差分、图像分割、特征提取、形心计算等)对视频图像进行处理，完成目标的识别与定位，并将结果信息传给ARM处理器，由ARM控制步进电机，调整PTZ摄像机位姿(水平转动P-Pan、垂直转动T-Tilt、景深伸缩Z-Zoom)，使其对准运动目标，实现实时跟踪。此外，ARM处理器还负责多任务管理、人机交互及中断报警等。

作为双核系统，双核各自拥有很好的性能，于是主机ARM与协处理器DSP之间能否进行快速可靠的数据交换，直接决定机器视觉系统的运行效率。在硬件设计方面，采用主机并行接口HPI实现主机ARM与协处理器DSP之间的硬件直连，设计简单方便，时钟频率可达到DSP时钟频率的1／5，能够支持DSP与主机之间的高速数据传输。在软件设计方面，则移植嵌入式Linux操作系统，将HPI看作字符设备完成了驱动程序的设计。

2 双机通信硬件设计

2．1 HPI接口简介

主机接口(HPI)是TI公司C54x系列定点信号处理器(DSP)内部自带的接口部件，通过它可以方便地实现DSP与其他主机连接。C54x中的主机接口主要有3种类型：标准8位主机接口HPI-8，增强8位主机接口HPI-8，增强16位主机接口HPI-16。增强型的HPI可以允许主机访问DSP所有的片上RAM单元，而标准主机接口只允许访问固定的2 K片上RAM。本文中用到的TMS320C5402拥有增强HPI-16主机接口。它由以下5部分组成：

1)HPI存储器(DARAM) 传送主机与DSP之间的数据，在一个机器周期内能被访问2次，可以用作通用的双导址数据RAM或者程序RAM。

2)HPI地址寄存器(HPIA) 只有主机能对其进行直接访问。该寄存器中存放着当前寻址的HPI存储单元的地址。

3)HPI控制寄存器(HPIC) 地址002CH，主机和DSP都能对他直接访问，用来保存HPI操作的控制和状态位。

4)HPI数据锁存器(HPID) 只有主机能对它进行直接访问。如果当前进行的是读操作，则HPID中存放的是要从HPI存储器中读出的数据；如果当前进行写操作，则HPID中存放的是将要写到HPI存储器的数据。

5)HPI控制逻辑处理HPI与主机之间的接口信号。

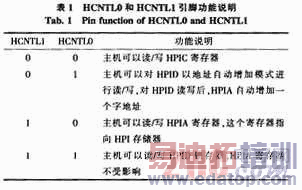

接口电路中使用的引脚及其作用是：HD[15：O]：并行、双向、三态的数据总线，不传递数据时为高阻态；HHWIL：半字定义选择引脚，用来表示第一或者第二半字。当低电平时表示第一半字；当高电平时表示第二半字。：读／写输入信号。高电平表示主机要读HPI，低电平表示写HPI。若主机没有读／写选通，则可以用一根地址线代替。HCNTL0和HCNTLl控制引脚表示访问那个内部HPI寄存器和访问寄存器的类型。表l是具体功能说明。：输入主要作为HPI的使能信号，而信号控制HPI数据传递；它们三者生成内部选通信号。就绪信号引脚，高电平表示HPI已经准备好执行1次数据传送；低电平表示HPI正忙。HINT：主机外部中断信号，用于HPI向主机发出中断。地址选通信号，仅用于复用方式。对于地址／数据总线分开的主机，必须把信号连接到高电平。

2．2 接口电路及其工作原理

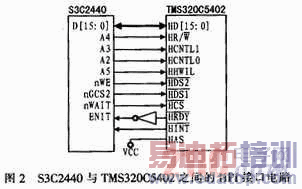

S3C2440与TMS320C5402通过HPI连接的接口电路如图2所示，二者连接简洁方便，不必使用任何的附加电路。工作时，ARM首先初始化控制寄存器HPIC和地址寄存器HPIA，然后对HPID进行读写。初始化HPIC、HPIA时，通过A2、A3、A4、A5对应的地址进行操作，设置寄存器访问控制HCNTL0、HCNTL1、读写控制和半字访问HHWIL，配置好HPIC，并在HPIA中写入HPI存储器的起始地址。因为ARM主机具有独立的地址总线和数据总线，采用非复用方式，所以将HAS信号接高电平(VCC)。S3C2440的nWAIT信号与HPI的信号逻辑上反向，之间用反相器连接。 S3C2440通过片选信号nGCS2、读使能信号nOE、写使能信号nWE三者生成内部选通信号，控制对HPI的读写。
