HCS12X单片机的SD卡FAT文件系统读写设计

摘要：基于HCSl2X单片机SPI模块读取Micro SD卡与SD卡，并解析SD卡上FAT文件系统以实现文件的读取与写入。测试证明，系统对FAT文件系统的读取稳定，误差小，速度较快。使用HCSl2X类单片机对SD卡进行读取，在汽车智能设计和单片机调试方面有较高的应用价值。

关键词：HCSl2X单片机；SPI模块；SD卡；Micro SD卡；FAT文件系统

随着信息技术的飞速发展，高容量存储芯片日益向大容量小体积发展，其中以SD卡、Micro SD卡为突出代表。SD卡由日本松下、东芝及美国SanDisk公司于1999年8月共同开发研制。大小犹如一张邮票的SD卡，重量只有2 g，却拥有高记忆容量、快速数据传输率、极大的移动灵

活性以及很好的安全性。通过单片机处理SD卡信息，可以将信息化嵌入式产业向更小体积发展。考虑到稳定性与读取速度，研究中采用了Fr-eescale公司的16位单片机MC9S12XSl28MAA。为了进一步满足嵌入式研究的实时调试与应用需要，把SD卡的读取以及FATl6文件系统的读取写入移植到此单片机中，使开发应用有更好的扩展性。本文首次把FATl6文件系统的读取移植到HCSl2X单片机上，并通过HCSl2X单片机的SPI模块进行SD卡的读写，取得了良好的效果。

1 研究平台和设计思想

1．1 平台介绍

①MCS9S12XSl28MAA：Freescale公司16位单片机HCSl2X家族中的一员，相比于其他HCSl2X单片机，去除了XGATE协处理器，大大降低了成本。此单片机内嵌了许多资源，包括128KB Flash、4 KB EEPROM、16 KBROM以及多种通信接口。

②Micro SD卡：采用SD架构设计而成，尺寸几乎只有一片指甲盖大小，由摩托罗拉公司与SanDisk公司共同研发，是一种超小型卡(11 mm×15 mm×1 ram)，约为SD卡的1／4。它支持3种传输模式，SPI模式(独立序列输入和序列输出)，1位SD模式(独立指令和数据通道，独有的传输格式)，以及4位SD模式(使用额外的引脚以及某些重新设置的引脚，支持4位宽的并行传输)。

③CodeWarrior：Freescale公司开发的编程环境。本文使用的CodeWarrior Special 5．0 For S12(X)是专门针对HCSl2X单片机开发的，可以进行程序的编辑、编译、链接和在线调试等多项功能，支持在C语言中嵌入汇编语言。

④移植条件：对于本文中的SD卡读取与写入，用户的单片机推荐使用HCSl2X系列，也可使用HCSl2系列，但总线超频会不稳定，从而影响SD卡读写速率以及稳定性。

1．2 设计思想

图1显示了本文中所使用的SD卡FAT文件系统通过MC9S12XSl28MAA进行解析的软硬件结构体系。编译链接软件使用CodeWarrior 5．O，硬件采用MC9S12XSl28MAA单片机与Kingston公司的Micro SD卡。代码由4部分组成：用户应用部分(由用户编写控制，本文使用MC9S12XS128MAA SCI串口模块进行信息调试)，FAT文件系统读取解析部分，硬件控制部分(通过单片机SPI模块与SD卡连接)，以及单片机CPU的初始化部分。其中，SPI模块与SD卡连接的硬件控制部分，以及FAT文件系统的读取解析部分是本文的重点。

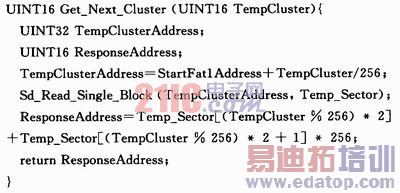

其中，Sd_SPI．h是关于SD卡读取写入部分的一些宏定义、常量和函数的声明；Sd_SPI．c包括了通过SPI模块读写SD卡的代码；Fat．h是关于Fat文件系统解析的全局变量、宏定义以及函数声明；Fat．c包括了Fat文件系统解析的代码；SimpleFat．c是简易读取Fat文件系统信息的代码；SimpleFat．h是其全局变量以及函数的声明。

2 硬件设计

SD卡有2种操作模式：SD卡模式、SPI模式。SD卡模式允许通过4线高速总线传输，但由于大部分单片机无此接口模块，故选择SPI模式。HCSl2X系列单片机内部都带有此同步串行外部设备接口(Serial Peripheral Interface，SPI)。单片机可以通过SPI系统组成一个通信速率比SCI高的同步网络，故使用SPI模式可以把外设减少到最低。SPI模式相对于SD卡模式的缺点是损失了传输速度；但是目前的微处理器的处理速度越来越高，利用SPI模式大都能满足工程需要。

HCSl2X单片机的全双工8位SPI模块有4个引脚，分别为主入从出引脚MISO、主入从出引脚MOSI、串行时钟引脚SCK以及从机片选引脚SS。当CS信号线为低电平时，主机开始所有的总线传输。数据从单片机的MOSI引脚同步输入Micro SD卡的DA引脚，Micro SD卡返回数据由DO线同步输入单片机的MISO引脚，数据在CLK信号的上升沿同步输入和输出。

3 软件设计

3．1 HCSl2X总线时钟超频

MC9S12XSl28MAA默认总线时钟默认同外接晶振相关，但可以通过配置PLL锁相环实现单片机总线超频，从而加快SD卡读取速率。实验中可通过下列代码将单片机总线频率超频到80MHz：

作者：时 尧 天津大学 来源：电子设计工程
