基于IEEE1394b的双向传输设备驱动程序设计

录入:edatop.com     点击:

摘要 介绍了基于IEEEl394b总线双向数据传输系统PC机端设备驱动程序。结合IEEEl394b总线规范,以Windows环境为例详细介绍了利用Fir-eAPI SDK开发IEEE1394b设备驱动程序的设计原理、实现方法。

关键词 IEEE1394b;内核模式;FireAPI

现有的大部分数据传输接口总线造价比较高,且难以满足实际运用中对传输速率的要求,成了阻碍整个系统性能提高的一大屏障。IEEE-1394是现今最高速的串行总线接口之一,IEEE1394lb更是在原有IEEE1394的基础上速度更快,支持距离更长,在实时批量数据传输方面有广泛的应用前景。

基于1394传输系统设备驱动文献,大部分都是基于IEEE1394a的,而IEEE1394b以其更高的速度展现出了更大的魅力,对实时大批量的数据传输具有重大意义,但是Microsoft并没有提供对1394b的支持,在Windows自带的1394不能支持其S800的速度,因此1394b在应用上受到局限,Unibrian提供了FireAPI SDK开发包,提供了对1394b的完全支持,也是现在唯一持1394b的驱动程序开发包。

1 IEEEl394串行总线概述

IEEE1394又称火线(Fire Wire),是由美国苹果电脑公司开发的一种品质高、传输速度快的串行总线技术。1995年IEEE正式认可IEEE139 4-1995规范,并于2000年又推出了IEEE1394a-2000规范。2002年推出了IEEEl394b-2002的传输速率可达3.2 Gb·s-1,兼容于IEEE1394a,但是接口的形状从IEEE1394a的6 Pin变成9 Pin。IEEE1394的主要特点如下:

(1)高速可升级,支持100 Mb·s-1、200 Mb·s-1、和400 Mb·s-1的传输速率。IEEE1394b增加800 Mb·s-1,16 00 bib·s-1,3 200 Mb·s-1的传输速率,现在市面上所提供的芯片最高支持到800 Mb·s-1。

(2)支持点到点传输,各节点可以脱离主机自主执行事务。

(3)支持较远距离的传输;IEEE1394节点之间的距离不能超过4.5 m。IEEE1394b最远距离可达100 m,而且可以选用更多的传输媒介,比如非屏蔽的5类双绞线、塑料光纤和玻璃光纤等。

(4)支持即插即用,可以在任何时候向IEEE1394网络添加或删除设备。

(5)热插拔,无需将系统断电就可以加入和移除设备。

(6)支持两类事务,包括等时(Isochronous)和异步(Asynchronous)事务。

(7)拓扑结构,设备间采用树形或菊花链拓扑结构,每条总线最多可以连接63台设备。

(8)公平仲裁,是等时传输具有较高优先级,同时异步传输也能获得对总线公平的访问。

2 IEEE1394b驱动程序的基本结构

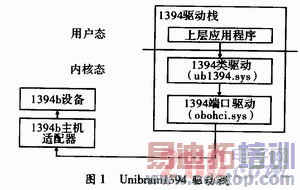

Unibrianl394驱动程序栈采用由上而下的架构,这个栈的核心就是1394类驱动,它完成1394所有事物并提供应用程序所需的全部服务。而这个1394类驱动正是WDM驱动中的类驱动。图1为Unibrainl394驱动栈。

3 IEEE1394b驱动程序的具体实现

3.1 驱动程序入口点

运用FireAPI的第一件事就是调用C1394Initializa,C1394Initialize执行所有对1394初始化支持的必需动作,这个函数会检查FireAPI驱动栈是否已完全安装,相应的驱动程序是否已经开始,以及初始化驱动栈需要的内部结构。
