基于闪烁存储器的DSP并行引导装载方法

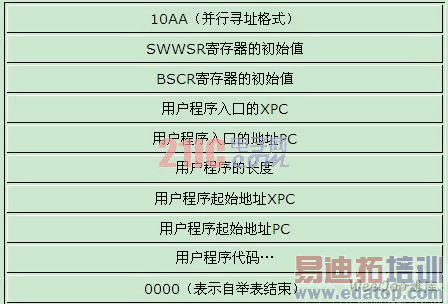

表2 并行自举表的代码结构

下面结合一个实例，说明利用hex500命令生成二进制数据自举表的方法。

（1）所编写的一个用户程序名为myblink.C，在编译链接成功后生成的输出文件名为myblink.out；程序空间的开始地址为0x1400h,程序执行的入口地址为0x144Fh。利用hex500工具，生成文件名为myblink.hex的二进制数据，hex500命令后添加如下条件：

mybilink.out ；要转换的.out文件

-a ;生成ASCII码的形式

-e 0x144Fh ;程序空间中程序运行的开始

地址

-boot ；转换成自举表的形式

-bootorg PARALLEL ;并行格式

-byte ;按字节分配地址

-memwidth 16 ;系统存储器字宽度为16位

-romwidth 16 ;ROM物理宽度为16位

-swwsr 0x7FFFh ;SWWSR设置软件等待周期

-bscr 0xF800h ;BSCR设置段开关控制寄存器值0xF800

-o myblink.hex ；输出的二进制数据文件名

（2）生成的进制数据文件myblink.hex的数据为：

0x10AA 0x7FFF 0xF800 0x0000 0x144F 0x00D1 0x0000 0x1400 …（用户程序代码）… 0x0000；

前8个数据解释分别为：

0x10AAh：16位并行寻址格式；

0x7FFFh：SWWSR初始值为0x7FFFh，因为FLASH的运行速度比DSP慢，等待7个周期；

0xF8000h:BSCR初始值为0xF800h;

0x0000h：自举表程序入口的XPC=0；

0x144Fh:自举表程序入口的地址=0x144Fh;

0x00D1h:自举表程序的长度=0xD1h；

0x0000h：自举表起始地址XPC=0;

0x1400h：自举表的起始地址=0x1400h。

（3）编写一个数据转换程序，把二进制数据文件myblink.hex转换为数组头文件myblink.h。在CCS环境下，FLASH的"烧写"主程序包含此头文件，编译链接后通过仿真器下载到DSP中，运行DSP，用户程序就被"烧入"FLASH中了。

实际应用是：在数据空间地址0xFFFFh（也就是FLASH的空间0xFFFFh）中"烧写"数据0x9000h(FLASH中存放的自举表起始地址)，在FLASH的地址0x9000h开始"烧入"用户自举表数据即myblink.h中的数组数据。

DSP 运行情况是：依据第3节所述的引导装载过程，经过一系列的设置，使DSP寻址到数据空间地址0xFFFFh,得到自举表的起始地址0x9000h,PC指针指向0x9000h,执行自举表的数据，根据自举表写入信息，把后面的程序装载入程序空间起始地址0x1400h(XPC=0)（这时通过仿真器查看程序空间0x1400h开始的数据，与仿真器下载的myblink.out文件数据是一致的）。然后，DSP的PC指针指向程序入口地址0x144Fh (XPC=0)开始执行用户程序，从而完成了DSP利用FLASH实现16位并行引导装载的过程。
