基于闪烁存储器的DSP并行引导装载方法

FLASH分为8页，每页32K，通过CPLD中的FLASH页选控制模块（Page0～Paeg2）实现FLASH翻页功能。为实现FLASH引导装载，FLASH物理空间的前32K映射到TMS320VC5409的数据空间0x8000h～0xFFFFh上，即TMS320VC5409的数据空间 0x8000h～0xFFFFh为FLASH的前32K空间。为了重点说明FLASH的引导装载过程，本文只谈及DSP片内程序存储空间以及FLASH前 32K字的使用情况。

3 TMS320VC5409 DSP的引导装载方式

TMS320VC5409芯片具有两种引导方式：片内引导方式和片外执行方式。片内引导方式就是利用片内ROM中的引导程序将程序从外部加载到程序存储器中运行。由于FLASH的速度较低，难以与DSP相匹配，因此，本文采用片内引导方式。

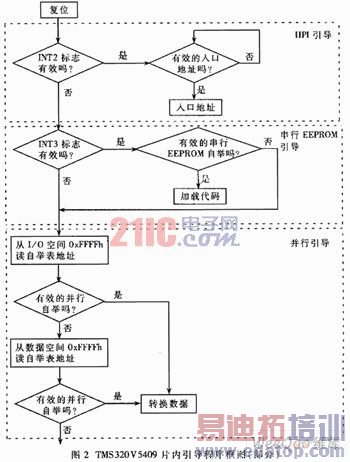

TMS320VC5409 片内掩模ROM中固化的引导装载（Bootloader）程序用于在上电复位时把用户程序从外部引导到高速RAM中，以保证其全速运行。 TMS320VC4509提供的片内引导方法有：有机口HPI方法、8位或16位并行EPROM方法、8位或16位并行I/O方法和8位或16位串行口方法等。TMS320VC5409片内引导装载源程序可以在TI网络下载得到，读者可以自行分析。下面通过图2所示的引导过程框图，阐述一下本文选用的并行引导方式过程。

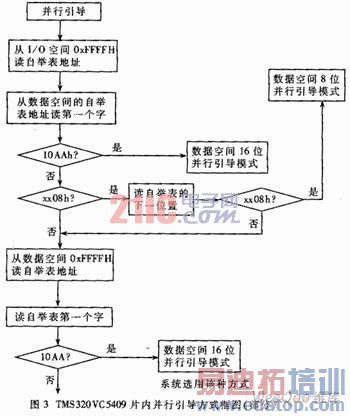

上电复位后，TMS320VC5409检测其MP/MC引脚，如果MP/MC="0"，DSP从0xFF80h处开始执行片内引导装载程序。进入引导程序后，如有INT2请求中断，则进入HPI 引导方式；如有INT3请求中断，则进入EEPROM串行口引导方式；否则就进入并行引导方式。其详细引导过程如图3所示。

片内并行引导方式前半部件是I/O空间并行引导方式，我们不采用此方式，程序继续运行直到从数据空间0xFFFFh地址读入一个地址数据，此数据为用户自举表的入口地址。这时片内引导程序就开始执行FLASH中的用户自举表，若自举表的第一个字是0x10AA,则表示是16位并行引导模式。

4 FLASH中自举表（Boottable）的存储格式

为了实现DSP加电自举，FLASH的数据必须按照自举表的格式"烧写"。自举表的作用是：DSP运行此表时，首先根据自举表中前部分用户起始地址把后面的用户程序代码加载到DSP片内程序空间中相应的用户地址区域（由于FLASH与DSP时间不匹配，要设置好SWWR和BSCR寄存器），然后根据自举表中的程序入口址，在程序空间相应的地址开始运行程序。表2为16位并行自举的代码结构（自举表在空间允许的情况下可以放几个程序代码段，为便于说明，在此只说明一个程序代码段的情况）。
