基于EM200模块的无线数据传输系统设计

3．1 UIM卡接口设计

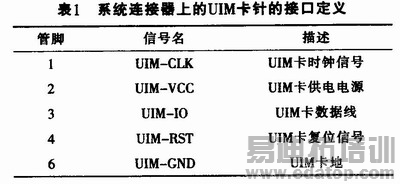

EM200型CDMA无线数据传输模块集成有符合IS07816-3标准的UIM卡接口，通过PCB的走线可以连接到模块B2B连接器上。从而为外部UIM卡座提供UIM卡接口信号。EM200型CDMA无线数据传输模块可支持并能够自动检测3．0V和1．8V的UIM卡，本设计用到的是3．0V的UIM卡。表1所列是系统连接器上的UIM卡针的接口定义。

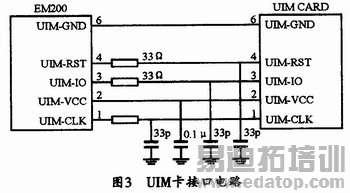

考虑到EMC(Electromagnetic Compatibility电磁兼容性)的要求，在设计中可将UIM卡座尽量设计到离EM200无线数据传输模块接口较近的位置，这样可以避免因为走线过长而引起的波形变形，降低对信号通信和数据传输的影响。在实际设计中，可在UIM-VCC和UIM-GND之间并联一个0．1μF的电容，并在UIM-CLK、UIM-IO、UIM-RST与UIM-GND之间并联一个33p的电容，这样可以滤除射频信号的干扰。同时应在UIMCL-K、UIM-IO、UIM-RST走线上串联33Ω的电阻。UIM与EM200模块的接口电路连接关系图如图3所示。

3．2 系统音频部分设计

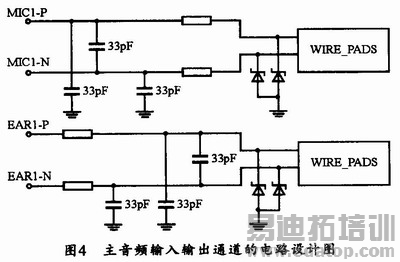

EM200模块提供有完整的音频接口，设计时只需要增加少量外围辅助元器件即可。音频分为主通道和辅助通道两部分。此外，音频设计也应该尽量远离模块的射频部分，以降低射频对于音频的干扰。由于第一路音频输入输出通道(MICI-P、MICI-N；EARl-P、EARl-N)全部为差分信号，所以在具体的PCB布线时，必须满足差分信号走线的要求，并且走线要尽可能的短，以避免射频信号对音频产生干扰。如果仅使用一路音频通道，那么，最好使用第一路主音频通道。其主音频输入输出通道的设计电路如图4所示。

3．3 系统状态指示灯设计

为了更直观的了解无线数据传输系统的工作状态。本系统设计了由EM200 CDMA无线数据传输模块LPG管脚控制的LED灯来作为指示网络状态的标志。并通过转台指示灯闪烁模式的不同来表示不同的网络状态。实际设计中，LPG管脚不能直接驱动LED，而需要配合三极管使用，具体的状态指示灯电路如图5所示。

4 移动终端软件设计

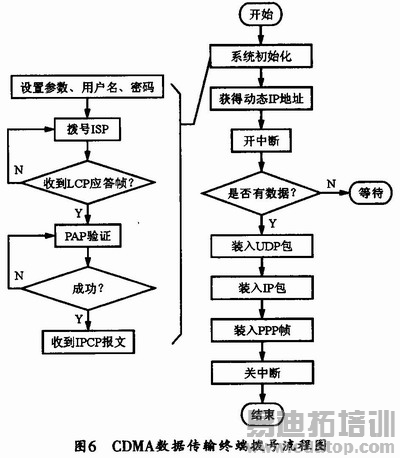

本系统的软件由上位机和下位机软件、服务器应用界面和数据库三部分构成，下位机软件负责ARM微控制器与CDMA模块之间的串口通信，其流程图如图6所示。

要使得无线数据传输系统能够正确的传送数据，就必须顺利接入网络。无线数据传输系统需要登陆CDMA网络并与PDSN网关通过LCP、PA-P、IPCP协议进行协商。其中LCP、PAP和IPCP协议的帧结构大同小异，最常用的是请求REQ、响应ACK和拒绝NAK三种帧。LPC2210微控制器与PDSN各为一方进行协商，任何一方都可以发送REQ帧来请求某方面的配置，另一方认为不能接受配置，则会回应NAK帧；如果可以接受，则回应ACK帧。

5 结束语

根据近年来监控系统、CDMA数据通信技术的发展趋势，本文介绍了一种移动终端在计算机之间进行无线数据传输的实现方法。在此基础上，如果在监控端建立数据接收软件和数据库，以用来接收来自CDMA网络的数据并存储，以备查询，则可以方便地实现数据的实施传输和历史查询。而如果用ARM控制器直接读取监控器或传感器的数据以完成数据采集，则可以实现数据的采集和无线传输控制。目前，该系统已经在出租、气象、公安、运输、水利等方面具有广泛的应用。

作者：温昕煜 初秀琴 来源：国外电子元器件
