基于MAX II CPLD 的LCD控制器设计

3、用户闪存模块

MAX II CPLD中的用户闪存UFM模块主要用于存储LCD控制器打开之后，需要在LCD屏上显示的信息。采用十六进制(Intel格式)文件(.hex)对UFM进行设置，并利用UFM宏功能进行例化。

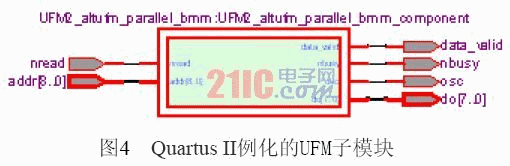

UFM模块接口信号主要有addr、nread、do、dv、osc和clk信号：

Addr为9位地址总线，用于选择UFM的某一存储位置。

nread 若该信号设置为0，以读取地址总线所指向存储器的内容。

do 为数据输出信号。8位数据总线，保持地址总线所指向16位存储器的高8位。

dv 为数据有效信号。该信号指示8位数据总线上的数据有效并且可读。

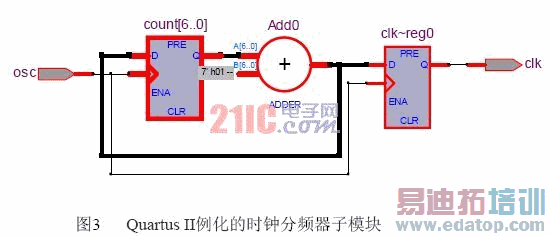

osc 为UFM模块内部振荡器输出。输出信号到时钟分频器，输出频率为5.5MHz。

2.2 LCD 控制器接口信号

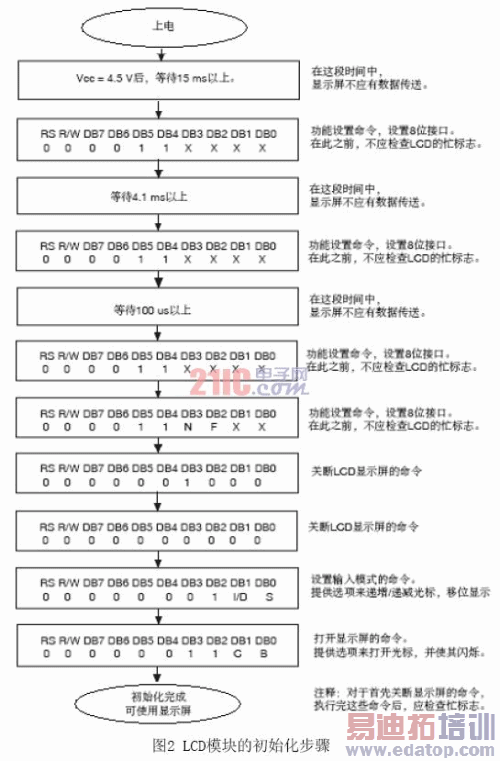

1、LCD控制器与LCD屏之间的接口信号

LCD控制器与LCD模块之间的接口信号有E、RS、RW 、DB0-DB7：

E为使能选通信号。该信号下降沿将双向总线上的数据锁存到数据或者命令寄存器中，反之亦然。

RS为寄存器选择信号。用于选择LCD模块的数据和命令寄存器。当RS=0时为命令寄存器；

RS=1时为数据寄存器。

RW为区分读写操作的读写信号。RW=0：写操作；RW=1：读操作

DB0-DB7为8位双向总线，承载LCD模块的数据和命令。
