FPGA/CPLD设计思想与技巧

本文讨论的四种常用FPGA/CPLD设计思想与技巧：乒乓操作、串并转换、流水线操作、数据接口同步化，都是FPGA/CPLD逻辑设计的内在规律的体现，合理地采用这些设计思想能在FPGA/CPLD设计工作中取得事半功倍的效果。

FPGA/CPLD的设计思想与技巧是一个非常大的话题，由于篇幅所限，本文仅介绍一些常用的设计思想与技巧，包括乒乓球操作、串并转换、流水线操作和数据接口的同步方法。希望本文能引起工程师们的注意，如果能有意识地利用这些原则指导日后的设计工作，将取得事半功倍的效果!

乒乓操作

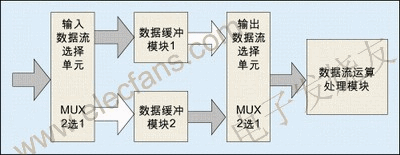

"乒乓操作"是一个常常应用于数据流控制的处理技巧，典型的乒乓操作方法如图1所示。

乒乓操作的处理流程为：输入数据流通过"输入数据选择单元"将数据流等时分配到两个数据缓冲区，数据缓冲模块可以为任何存储模块，比较常用的存储单元为双口RAM(DPRAM)、单口RAM(SPRAM)、FIFO等。在第一个缓冲周期，将输入的数据流缓存到"数据缓冲模块1";在第2个缓冲周期，通过"输入数据选择单元"的切换，将输入的数据流缓存到"数据缓冲模块2"，同时将"数据缓冲模块1"缓存的第1个周期数据通过"输入数据选择单元"的选择，送到"数据流运算处理模块"进行运算处理;在第3个缓冲周期通过"输入数据选择单元"的再次切换，将输入的数据流缓存到"数据缓冲模块1"，同时将"数据缓冲模块2"缓存的第2个周期的数据通过"输入数据选择单元"切换，送到"数据流运算处理模块"进行运算处理。如此循环。欲了解更多信息请登录电子发烧友网(http://www.elecfans.com)

乒乓操作的最大特点是通过"输入数据选择单元"和"输出数据选择单元"按节拍、相互配合的切换，将经过缓冲的数据流没有停顿地送到"数据流运算处理模块"进行运算与处理。把乒乓操作模块当做一个整体，站在这个模块的两端看数据，输入数据流和输出数据流都是连续不断的，没有任何停顿，因此非常适合对数据流进行流水线式处理。所以乒乓操作常常应用于流水线式算法，完成数据的无缝缓冲与处理。

乒乓操作的第二个优点是可以节约缓冲区空间。比如在WCDMA基带应用中，1个帧是由15个时隙组成的，有时需要将1整帧的数据延时一个时隙后处理，比较直接的办法是将这帧数据缓存起来，然后延时1个时隙进行处理。这时缓冲区的长度是1整帧数据长，假设数据速率是3.84Mbps，1帧长10ms，则此时需要缓冲区长度是38400位。如果采用乒乓操作，只需定义两个能缓冲1个时隙数据的RAM(单口RAM即可)。

当向一块RAM写数据的时候，从另一块RAM读数据，然后送到处理单元处理，此时每块RAM的容量仅需2560位即可，2块RAM加起来也只有5120位的容量。

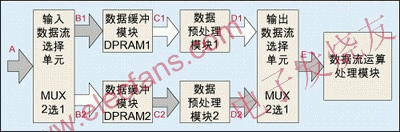

另外，巧妙运用乒乓操作还可以达到用低速模块处理高速数据流的效果。如图2所示，数据缓冲模块采用了双口RAM，并在DPRAM后引入了一级数据预处理模块，这个数据预处理可以根据需要的各种数据运算，比如在WCDMA设计中，对输入数据流的解扩、解扰、去旋转等。假设端口A的输入数据流的速率为100Mbps，乒乓操作的缓冲周期是10ms。以下分析各个节点端口的数据速率。

A端口处输入数据流速率为100Mbps，在第1个缓冲周期10ms内，通过"输入数据选择单元"，从B1到达DPRAM1。B1的数据速率也是100Mbps，DPRAM1要在10ms内写入1Mb数据。同理，在第2个10ms，数据流被切换到DPRAM2，端口B2的数据速率也是100Mbps，DPRAM2在第2个10ms被写入1Mb数据。在第3个10ms，数据流又切换到DPRAM1，DPRAM1被写入1Mb数据。
