利用MAX9217/MAX9218芯片组实现视频数据传输

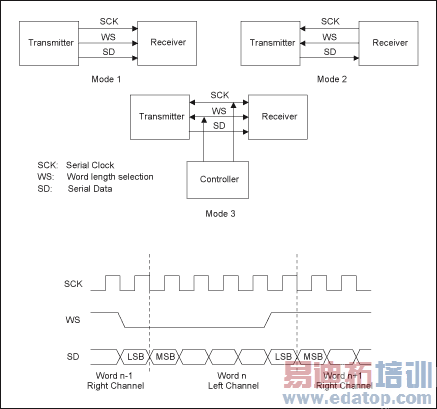

图3. I2S接口配置和时序

使用MAX9217和MAX9218之间的串行链路仿真I2S接口，可以将音频数据从图形控制器一端传送至远端。我们将控制位C3和C4分别分配给SD和WS信号。对于SCK时钟，如果要发送PCM数字音频，可以直接使用MAX9218恢复的像素时钟PCLK_OUT。对于传送MP3或AC3音频，可采用控制位C5为SCK时钟生成一半或较低速率的像素时钟。图4显示了这两种情况的时序波形。

为防止接收器溢出，大部分I2S接口需要进行节流控制，连续发送数据时，可以将SCK置低，直接实现节流控制。图4中Case 1，工作期间SCK信号无法置低，可以使用片选引脚/CS关闭接收器。在这种情况下，图4中的Case 1将C6分配给/CS信号。

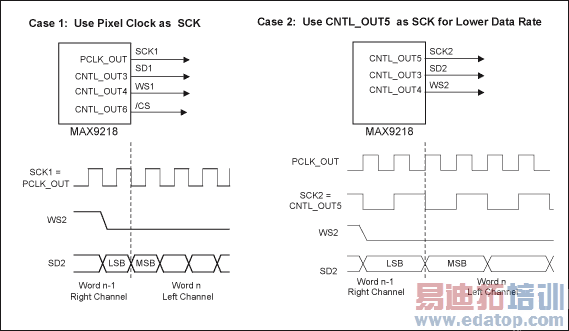

图4. I2S接口的控制数据位波形

消隐比和音频数据吞吐率

由于音频数据是通过视频信号的消隐周期传输的，我们需要确定给定像素频率fP下行消隐比和场消隐比。图5所示为显示面板上的行消隐和场消隐周期。

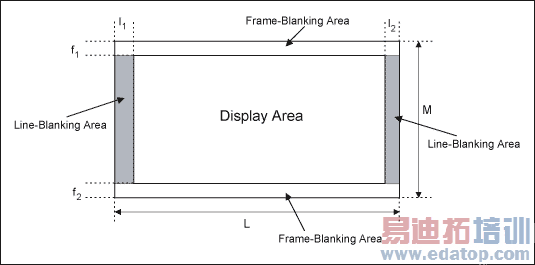

图5. 行消隐和场消隐
