直接数字频率合成器DDS的优化设计

--正弦波幅度输出

end dds；

architecture Behavioral of dds is

component fcwld--接口同步模块

Port(reset：in std_logic；

clk：in std_logic；

fre：in std_logic_vector(7 downto 0)；

fwwrn：in std_logic；

syncfreq：out std_logic_vector(31 downto 0))；

--合成频率控制字

end component；

component accumulator　　　　　　　　--流水线累加器块

Port(reset：in STD_LOGIC；

clk：in STD_LOGIC；

syncfreq：in STD_LOGIC_VECTOR(31 downto 0)；

phase：out STD_LOGIC_VECTOR(7 downto 0))；

--相位高八位输出

end component；

component rom--波形存储器模块

Port(phase：in STD_LOGIC_VECTOR(7 downto 0)；

gen：in STD_LOGIC_VECTOR(0 downto 0)；

amp_out：out STD_LOGIC_VECTOR(9 downto 0))；

end component；

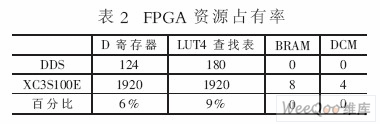

为了对DDS进行*估，将以上设计在Xilinx公司的开发软件中进行了设计及优化，目标器件为其最新的90nm工艺器件Spartan3E中最小器件XC3S100E-4VQ100C，该设计所占用的FPGA资源如表2所示。

由表2可以看出，本文给出的DDS设计占用资源很少，由于XC3S100E的市场价格在2美金左右，故本设计所占的硬件成本可以缩减到0.2美金左右。同时在ISE8.2中该设计的系统时钟最大达到159.6MHz。以上的设计性能几乎和现有的专用芯片相当，但成本下降很多。

为了进一步验证本文给出的DDS设计系统在功能和时序上的正确性，对其进行了时序仿真，使用的仿真软件为Modelsim6.1。仿真结果表明，该DDS系统可以运行在较高的工作频率下。

本文在对DDS的基本原理进行深入理解的基础上，通过采用三种优化与设计技术：(1)使用流水线累加器在不过多增加门数的条件下，大幅提高了芯片的工作速度；(2)压缩成正弦查找表，在保证芯片使用精度的情况下减少了近3/4面积，大大节约了ROM的容量。(3)采用同步接口电路设计方案，消除了系统的接口不稳定性。同时使用VHDL语言实现了优化，并把该设计适配到Xilinx公司的最新90nm工艺的Spartan3E系列的FPGA中，实际结果表明了本文给出的DDS设计方案在硬件开销方面的优势。

参考文献

[1] TIEREY J，RADER C，GOLD B.A digital frequency synthe-sizer.IEEE trans.Audio and electroacoust.1971，48：57.

[2] VANKKA J，WALTARI M.Direct digital synthesizer with on-Chip D/A-Converter.IEEE J.of SCC，VoL33，1998，218：227.

[3] 褚振勇，翁木云.FPGA设计及应用[M].西安：西安电子科技大学出版社，2003：288-293.

[4] 林名权.VHDL数字控制系统设计范例[M].北京：电子工业出版社，2003.

[5] 徐彬，谭征，袁蕾，等.基于DDS技术的任意波形发生器[J].电子世界，2001，1：58-60.
