直接数字频率合成器DDS的优化设计

当MSB-1为‘0’（一，三象限）时，对查找地址phase(5...0)不做任何处理；当其为‘1’（二，四象限）时，对phase(5...0)取反。ROM的输出为10位数据，其中最高位为符号位。当MSB为‘0’（一，二象限）时，输出信号符号位为‘0’，低9为ROM中的幅度数据；当其为‘1’（三，四象限）时，输出信号符号位为‘1’，低9位为ROM中的幅度数据的相反数的补码。ROM的VHDL实现的主要部分如下：

architecture Behavioral of rom is

signal sin：STD_LOGIC_VECTOR(8 downto 0)；

signal temp：STD_LOGIC_VECTOR(5 downto 0)；

begin

temp<=phase when MSB-1=′0′ else

not phase；

process(temp)

begin

case temp is

when ″000000″=>

sin<=″000000000″；

…… --正弦查找表由MATLAB生成

end case；

end process；

data_out<=″0″ & sin when MSB=′0′ else

″1″ & not sin+″000000001″；

end Behavioral；

2.3 同步接口电路设计

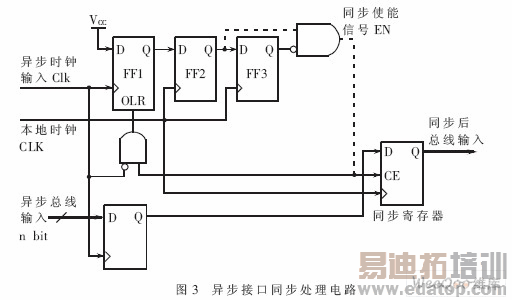

在使用DDS时，需要为其提供频率控制字K的值，一般通过中央控制单元MCU来完成，其以数据总线及写时钟信号的方式与FPGA内的DDS实体进行通讯，同时DDS在FPGA内部又是在本地时钟fc驱动下运行。由于MCU的写时钟和FPGA内的本地时钟异步，两者之间进行通讯难免存在数据不稳等问题，特别是在通讯速度较高时，这一异步接口问题会更加突出。为了实现异步接口的同步化，本文提出了如图3所示的接口同步电路。

3 硬件实现及仿真结果

本文使用VHDL 语言对各个模块及DDS系统进行描述。顶层文件如下所示：

Entity dds is

Port(reset：in std_logic；--全局复位信号

fre：in std_logic_vector(7 downto 0)；

--频率控制字输入

clk：in std_logic；

--系统时钟

fwwrn：in std_logic；　　　　　　--频率控制字写信号

gen：in std_logic_vector(0 downto 0)；--波形控制字

amp_out：out std_logic_vector(9 downto 0))；

来源：21IC
