内容可寻址存储器MCM69C232在交换机中的应用

录入:edatop.com     点击:

CAM表的匹配位取决于全局屏蔽寄存器的定义。屏蔽寄存器为0的位要求数据项的对应位作匹配操作;为1,则对应位无需匹配。典型的应用中用户总是把数据项的高位序位定义为"待匹配字节",低位序位定义为"结果输出字节"。64位中的任何位都可以定义为"匹配操作",但实际上输出到匹配口MQ0~MQ31总线上的总是最低32位数据,并非可任意编程输出的。如果设置的输出结果字节超过32位,则是无意义的。

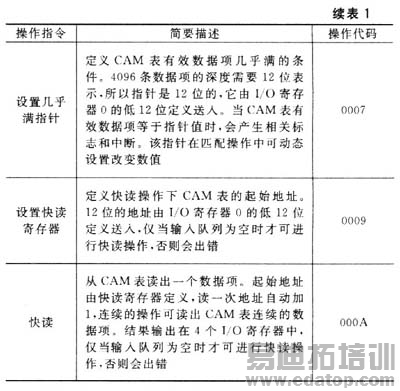

通常情况下,MCM69C232通过写控制口数据和指令来准备匹配操作。一般步骤是把数据项装入4个I/O寄存器,然后往操作代码寄存器写入操作代码,即可完成一种指令的操作。指令完成后,CAM表的内容可能会被修改,标志寄存器的相应位会被置位,错误代码寄存器会返回错误码,当使能时,还会触发中断。芯片的操作指令如表1所列。

来源:电子发烧友
