相变化内存原理分析及设计使用技巧
试用过这些芯片的设计人员表示,当使用比较老的传统的内存技术时,他们必须解决很多技术难题,而这项技术正好能够协助他们根除这些问题。
在一个典型的系统中,非挥发性内存和RAM内存都会被用到,前者用于保存编码,后者用作高速缓存,有时也用于储存其它编码。为了避免使程序员处理不同类型的记忆体,操作系统隐藏了各类内存间的差异,以对其它程序透明的方式,执行对挥发性内存和非挥发性内存的管理任务,而这大大增加了系统的复杂程度。
即便有了这种辅助功能,当使用只读编码储存空间储存编码,以只读数据储存空间储存数据时,程序员还是受限某些限制。如果编码或数据量大于内存的容量,即便超出一个字节,那部分储存空间就必须扩大一倍,导致价格大幅提升。在某些状况下,使用基于相变化内存的系统就可以避免这个问题。
相变化内存改变了游戏规则。编码和数据不必再分开储存在非挥发性内存和RAM的两个容量固定的模块内。编码和数据可以保存在一个内存内。对于小型系统的设计人员,这种方法可以减少芯片数量,降低功耗。读写内存和只读存储器之间不再有固定的界限,对于小型系统和大型系统的设计人员是莫大的福音。
闪存的复杂之处
闪存很难管理。曾有设计工程师形容管理闪存的过程是一种"非常复杂的舞蹈"。曾经采用NAND或NOR闪存设计系统的工程师可以证实这点,闪存管理需要考虑许多因素,例如:损耗均衡、读写同步和坏块管理,这使闪存管理任务变得极其复杂。
与基于闪存的设计相比,相变化内存带来的问题非常少。相变化内存支持位元组修改功能,因此没有NAND和NOR闪存的写入之前需先擦除区块的步骤,因而大幅简化了写入操作。在相变化内存内,逻辑1可以变为逻辑0,反之亦然;所以在写入操作之前无需进行一次擦除操作,相变化内存的写入操作更类似于RAM,而不像NAND或NOR闪存。
相变化内存写入操作速度快,无需NAND或NOR的擦除操作。因此,不再需要同步读写功能,程序设计师几乎不必再写专门的编码,以防止在最新的写入操作附近发生读取操作。
相变化内存的随机寻址类似于NOR或SRAM,非常符合处理器的要求。此外,相变化内存不需要NAND闪存的错误校验功能,因为相变化内存能够保证所有位保存的数据与写入的数据完全相同。
相变化内存根本不需要闪存管理所需的全部算法,例如:损耗均衡和坏块管理。有人称相变化内存是"最适合韧体/软件工程师用的非挥发性内存"。相变化记忆体另外还有一个好处:编码储存区和数据储存区之间的界限比以前更加灵活。在今日的设计中,每个内存应用都需要自己独有的内存拓扑,通常是:
_NOR和SRAM
_NOR+NAND和SRAM或PSRAM
_NOR或NAND+DRAM或移动SDRAM
这些系统很少用非挥发性内存保存临时数据,也从来不用RAM保存编码,因为在如果没电RAM就会失去全部内容。相变化内存有助于简化这些配置,保存数据和编码可以只用单一相变化内存芯片或一个PCM数组,在一般情况下就不再需要将非挥发性内存芯片搭配RAM芯片使用。
相变化内存还有一个好处,程序员现在只需考虑编码量和数据量,而不必担心编码和数据的储存空间是两个分开的储存区。如果数据储存空间增加几个字节,还可以从编码储存空间"借用"储存空间,这在除相变化内存以外的其它任何拓扑中都是不可能的。
相变化内存的工作原理
相变化内存有晶体和非晶体两种状态,正是利用这种特殊材料的变化状态决定数据位是1还是0。和利用液晶的方向阻挡光线或传递光线的液晶显示器同样原理,在相变化内存内,储存数据位的硫系玻璃可以允许电流通过(晶态),或是阻止电流通过(非晶态)。

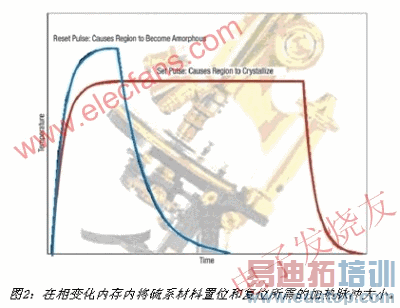

在相变化内存的每个位的位置都有一个微型加热器,通过熔化然后再冷却硫系玻璃,来促进晶体成长或禁止晶体成长,每个位就会在晶态与非晶态之间转换。设定的脉冲信号将温度升高到玻璃熔化的温度,并维持在这个温度一段时间;一旦晶体开始生长,就立即降低温度。一个复位脉冲将温度升高,然后在熔化材料形成晶体前快速降低温度,这个过程在该位位置上产生一个非晶或不导电的材料结构(图2)。
