一种新型的USB通信技术研究

3．2 计算机端程序

CH372在计算机端提供了应用层接口，应用层接口是由CH372动态链接库DLL提供的面向功能应用的API，所有API在调用后都有操作状态返回，但不一定有应答数据。CH372动态链接库提供的API包括：设备管理API、数据传输API、中断处理API。

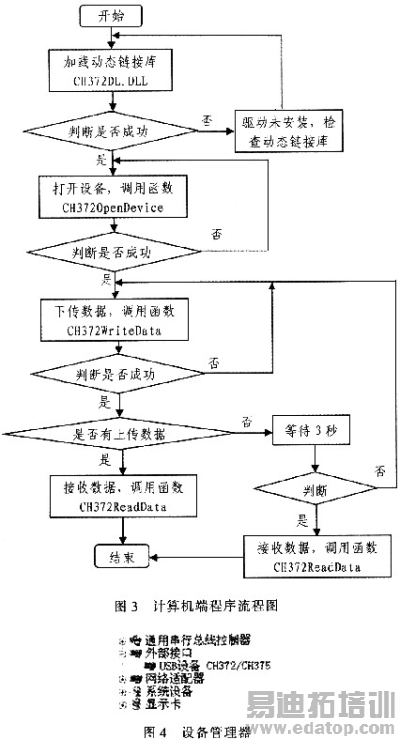

在计算机端采用Visual Basic(VB)编写程序，利用VisualBasic的该特性，调用CH372动态链接库DLL提供的面向功能的应用API函数编写计算机端的应用程序，其工作流程如图3所示。

4 试验结果

本文自主研发的基于CH372的USB通信技术，设计约定了3种通信模式，下面仅介绍模式2(下传02H和8字节参数)下的通信调试过程，其调试通信步骤如下：

1)在计算机端安装了CH372的Windows系统下的驱动CH372DRV，安装后，上位机电路板可以像U盘一样在计算机上进行热插拔。

2)运行上位机板USB芯片的初始化程序后，计算机端设备管理器会跳出如图4的窗口，表示芯片工作正常，计算机和上位机板就可以采用请求加问答的方式进行通信。

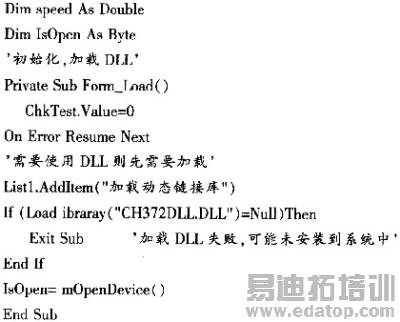

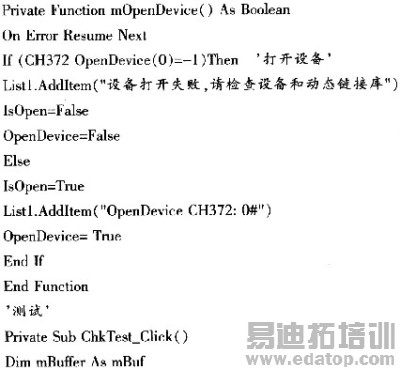

3)计算机运行Visual Basic平台下的程序代码如下所示，向上位机发送数据02H和参数。

作者：刘鲭洁 刘小方 陈桂明 来源：电子设计工程
