基于MPC828O的网络通信平台的实现

2．2 IMAGE FLASH电路设计

系统将程序存储在Intel的28F640J3D器件。该器件有25位地址线和16位数据线，地址线A0用于Flash选择工作在×8模式(八位数据线存储)或是×16模式(十六位数据线存储)，本系统选择的工作模式是×16模式。该器件与系统中其它器件的连接关系见图3所示。

2．3 SDRAM电路设计

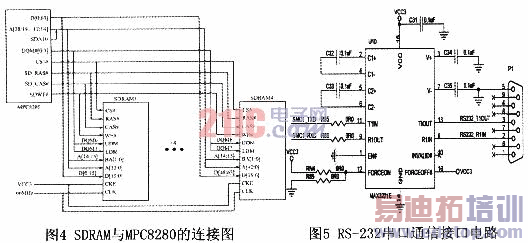

本系统为CPU配置了4块(共128Mbyte的)SDRAM，端口大小为64位，采用60×总线的SDRAM机制，CSl片选信号。图4为SDRAM与MPC8280的连接图。

3 通信接口电路设计

3．1 RS-232串口通信接口电路设计

本系统选用MAXIM公司的MAx3221E芯片与MPC8280中CPM的通用异步接收／发射端口(UART)模式的SCC控制器连接实现串口通信，电路图如图5所示。

3．2 以太网接口电路设计

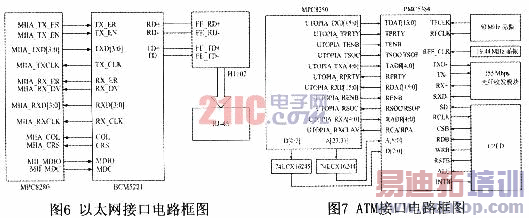

将MPC8280中设置为快速以太网模式的FCC接口处通过以太网收发器和相应端口即可实现以太网通信。本系统选用Broadcom公司的BCM5221芯片与CPM的FCC端口连接来实现。如图6所示。

3．3 ATM(异步模式)接口电路设计

本系统中将MPC8280中FCCl的模式寄存器GFMRx[MODE]设置为"1010"，并将其物理接口与ATM物理层处理芯片相接，从而实现ATM通信。A TM物理层处理芯片用的是PMC-SIERA公司的PM5384器件，光纤收发模块选用亿博创公司型号为FTM-3001C-SLl5的器件。电路如图7所示。

4 结论

本系统在设计结束后，已制作成PCB板，并实现了MPC8280通过各通信接口电路与外部的通信，为以后进行各种项目的开发提供了较好的通信平台。

作者：赵宇浩 华东电子工程研究所 来源：电子科技
