基于MPC828O的网络通信平台的实现
摘要:MPC8280通信处理器是一款POWERQUICCII系列的处理器,内部采用的是RISC微处理器,配有性能较高的通信处理模块,本系统根据MPC8280的性能,外部扩展了128M的SDRAM,系统启动代码存储在一块512K的FLASH中,同时还有一块8M的FLASH用来存放操作系统和其它应用程序。通过通信处理模块的SCC和FCC实现了串口、以太网和ATM的通信方式。
关键词:MPC8280;同步动态随机访问存储;FLASH
O 引言
伴随着通信标准的改进,大规模集成电路产业的发展和多种嵌入式操作系统的出现,网络通信设备也在不断地更新换代。以网络通信设备核心部件更新为标志,网络通信设备体系结构的发展经历了三个阶段:以GPP为核心的网络通信设备体系结构,该结构设备只满足灵活性要求;以ASIC/RISC为核心的网络通信设备体系结构,该结构能够通过灵活的软件体系提供硬件级的处理性能;以NP和CP为核心的网络通信设备体系结构,该结构具有高性能和灵活性。根据应用场合的不同,每种通信平台所包含的功能也不完全一样,因而选用的CPU等器件也不尽相同。这里介绍的一款通信平台利用Motorola公司的MPC8280微处理器在通信方面的强大功能,实现了串口、以太网和ATM通信。
1 系统总体框架设计

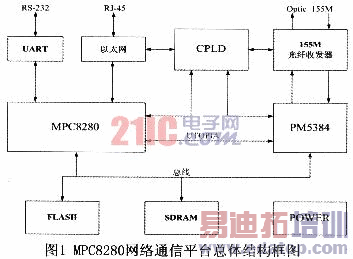

本系统总体框架如图1所示,主要有以下几个部分:MPC8280及用于代码存取的FLASH和SDRAM,用于系统外部逻辑控制的CPLD,实现串口通信、以太网通信和ATM通信的外围设备以及供电电源。系统上电后,CPU从BOOTROM FLASH中读取上电复位配置字,完成时钟的设定以及一些重要寄存器的初始化,然后加载存储器IMAGE FLASH中的操作系统,通过该操作系统实现整个通信平台的工作。
2 存储器设计

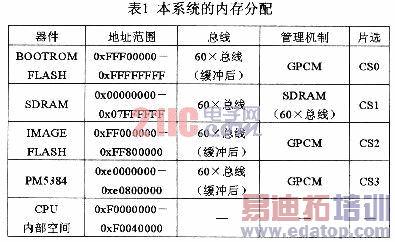

在MPC8280处理用户程序时,需要将程序中的逻辑地址转换为机器直接存取的物理地址,这一过程称为地址映射。MPC8280中的可寻址空间达到4G,被存储器控制器分为12个存储体。其中有256kb用于CP内部空间资源,主要用来存放内部寄存器地址。其它空间供SDRAM、FLASH和外部设备使用。本系统的内存分配见表1。
2.1 BOOTROOM FLASH电路设计

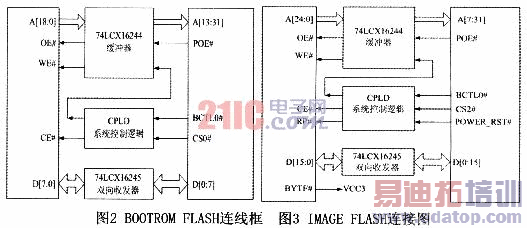

本系统将启动代码存放在一块AMD公司研制的FLASH(型号为AM29LV040B)中。该芯片采用单电源供电模式,具有极低的功耗。器件有19根地址线,8位数据线,所以它的存储空间可达到512kbyte×8bit。本系统的BOOTROOM FLASH连接如图2所示。
作者:赵宇浩 华东电子工程研究所 来源:电子科技
