基于AD9957的多波形雷达信号产生器

录入:edatop.com     点击:

(1)波形数据的产生。对指定的波形形式、脉宽、带宽等参数的信号进行仿真,包括时域波形数据的运算和频谱分析、显示,并保存数据。目前可生成LFM,NFLM,相位编码和三角波的信号形式,如需要可添加任意波形。

(2)计算机数据通信。通过计算机串行口连接系统主板以实现基于RS 232接口的异步串行数据通信,接口简单,配置方便。目的是实现所需波形数据由计算机到波形产生硬件存储器的下载、校验。

(3)用户软件界面。该界面可完成波形选择;时宽、带宽、采样率、中频频率设定;信号时域波形、频率一时间关系显示;基带采样数据生成、下载等功能。

(4)可移植性。基于Matlab编译的人机界面的M文件可经Matlab编译器(cornpiler)转换为C或C++等不同类型的源代码,并再次基础上根据需要生成可独立运行的应用程序文件,不需要Matlab环境的支持,大大扩展了程序的应用范围。同时对M文件编译后,运行速度大大提高。

4 实验结果

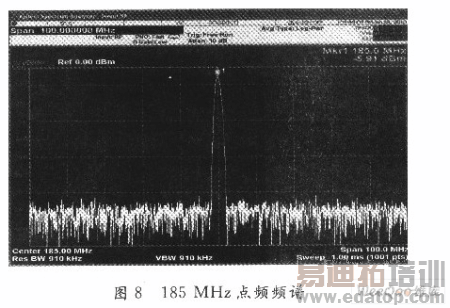

图8为AD9957工作在单频输出模式下,系统时钟1 GHz,0 dBm,输出185 MHz点频频谱,其杂散优于-70 dBc。图9为AD9957工作在正交调制模式下,带宽10 MHz,时宽20μs非线型调频信号频谱。由于篇幅所限,线性调频、相位编码等信号不在此一一列出。

5 结语

该设计主要讨论一种基于DDS的雷达信号的实现方法,系统设计中将软件与硬件相结合,操作简便、灵活,并使软件具有一定的可移植性。Matlab的编程界面使得操作者能够方便快捷地修改数据。实验结果证明了基于AD9957的多波形雷达信号产生器实现方法的正确性。由于异步通信数据传输的低速率和FPGA内置ROM容量的有限性,因此如果在PC与RAM间要求更高速度的数据传输,可以考虑换用PCI总线或计算机网口传输;当需要大时宽信号或采样数据量很大,超出单片FPGA内部存储器容量,可换用大容量的芯片或外加存储设备。

来源:维库开发网
