基于AD9957的多波形雷达信号产生器

2．3 波形控制模块

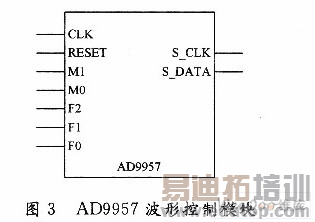

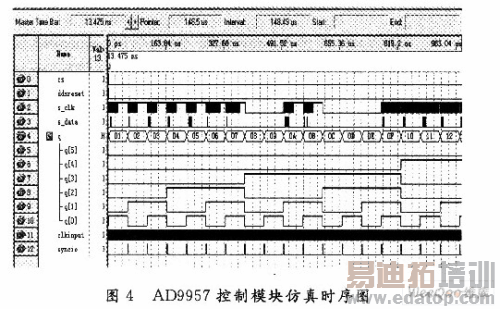

目前波形控制器通常采用单片机、现场可编程门阵列器件和DSP三种方法来实现。基于系统时序控制要求、电路改动与运行可靠性、开发成本及周期等多个方面综合考虑，在设计中选择FPGA来实现波形控制电路。FPGA不仅可以解决电子系统小型化、低功耗、高可靠性等问题，而且其开发周期短、开发软件投入少、可重复编程使用。图3为AD9957的波形控制模块。其中M1和MO是模式控制码，F[2．．O]是工作区选择码，S_CLK为串口时钟，S_DATA为串口数据。图4为AD9957控制模块仿真时序图，从图中可以看出S_DATA和S_CLK是一一对应的。

3 软件模块化设计

3．1 设计流程

图5所示为目前大多采用的DDS设计流程，首先要根据系统要求进行波形数据设计，并将其以某种格式储存成文件，随后用FPGA设计软件(Quartus等)进行RAM设计，RAM的对应数据指定为设计的波形数据文件，最后利用逻辑将数据配置到DDS中。如若需要修改波形数据，就需要将上述步骤进行一次，如若多次修改，是比较繁琐的。

图6所示为本设计中采用的基带波形数据产生流程，通过在软件界面中输入波形参数，采样率等数据，通过软件算法，产生数据并将据送入FPGA内置的RAM中，在FPGA输入控制信号的控制下，将采样数据送入DDS芯片中。

3．2 PC软件

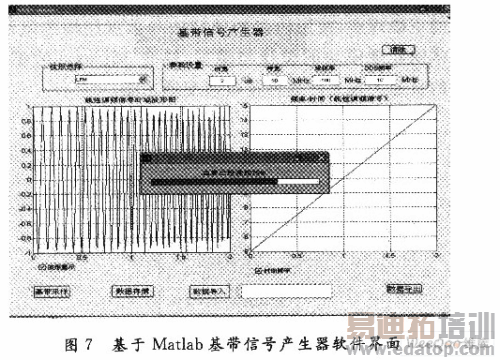

PC机应用软件完成所有与波形数据相关的运算以及与硬件的数据通信功能，如图7所示为基于Matlab GUI的应用软件界面界面部分，其包含以下一些功能：
