基于PCI9054桥路器的数据传输的接口逻辑设计

2.3 PCI9054与EEPROM接口

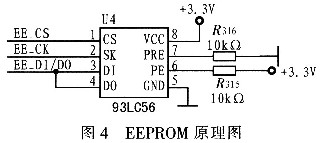

PCI9054提供4个引脚EEDI，EED0，EESK，EECS与串行EEPROM-93LC56的4个引脚DI、D0、SK、CS相连，此外93LC56的VCC引脚需要接+3.3 V电源，GND接地。因为需要对串行EEPROM进行写操作，串行EEPROM需处于可编程而且非保护状态，所以PE通过10 kΩ的电阻上拉后接高电平3.3 V电压，而PRE通过10 kΩ的电阻下拉后接地。EEPROM原理图如图4所示。

连接好PCI9054与PCI总线接口、本地总线接口和串行EEPROM接口后，还需对寄存器进行配置，配置时需借助于Windriver工具，寄存器的配置包括PCI配置寄存器的配置、本地配置寄存器的配置及对EEPROM初始化。

配置PCI配置寄存器主要是填写生产商ID号、器件ID号、子系统生产商ID号和类码子系统ID号。对于PCI9054，其生厂商ID号，器件ID号，子系统号，子系统ID号等是固定的，可以在PCI9054数据手册中查到。

本地配置寄存器的配置是对本地地址空间及本地总线属性的配置，这种配置根据实际开发需要进行，配置完成后，在主机CPU要访问本地地址空间时，可能给出对应的PCI总线地址。

PCI9054在加电启动时，从外部EEPROM读取初始化数据来配置PCI9054的内部寄存器，在板卡加电自检期间，PCI总线的RST#信号复位，PCI9054内部寄存器的默认值作为回应。PCI9054出本地LRESET#信号并检测串行EEPROM。

如果串行EEPROM中的前33位不全为1，那么PCI9054确定串行EEPROM非空，用户可通过向PCI9054的寄存器CNTRL的29位写1，来加载EEPROM的内容到PCI9054的内部寄存器，配置的信息可以在P1xSdk的PLXMON下对EEPROM进行配置。

3 接口卡软件设计

3.1 CPLD逻辑设计

PC39054通过本地总线与本地总线设备进行通信，PCI9054提供2种访问方式，即单周期访问和突发方式访问。

其中单周期访问本地总线采用状态机实现本地总线接口的控制，其状态图如图5所示。状态SO为空闲状态，当ADS#为0时，如经本地总线译码逻辑译码后表明需要访问本地空间时则转到状态S1，否则留在状态SO;状态S1为单周期访问开始状态，当BLAST#为1时，停留在状态S1，否则转到状态S2：状态S2为访问等待状态，在此状态下数据在本地总线保持，然后直接转到状态S3;状态S3数据传送状态，在此状态下数据从本地总线上取走(如果需要可以加一个状态来延长数据读取时间);当ADS#为0时，经本地总线译码逻辑译码后，表明还需要访问本地空间，转到状态S1，否则转为SO，本周期访问结束完成数据传送。

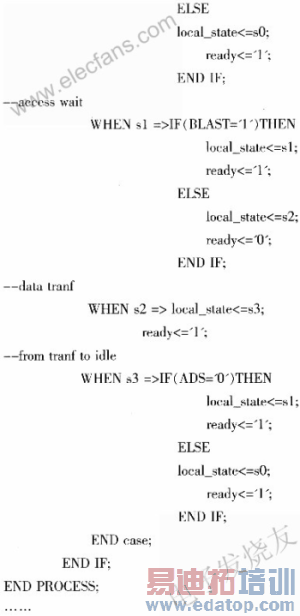

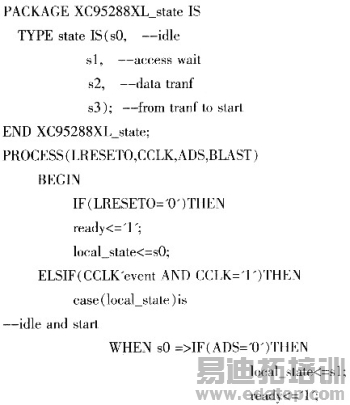

将以上状态机用VHDL语言在可编程器件中实现，部分源程序代码如下：

……
