基于fifo存储器的声发射信号的数据传输及存储

cpld可根据fifo存储器的时序控制要求产生控制信号，并在第一个时钟周期中将数据分别存入fifo和数据锁存器74ls373中，而在第二个时钟周期将锁存器中的数据再存入fifo，从而完成并行数据向串行数据的转换。同时根据存储器的相关信号向pci9054控制器发出中断请求，并在pci9054读取数据时产生相应的控制逻辑。

3.2 cpld控制逻辑

当并行数据进入板卡后，cpld首先将一部分数据存入锁存器，而将另一部分数据直接存入fifo。但此时必须将写时钟信号wclk进行二分频，以便在一个ad转换周期内完成两次fifo写操作。当fifo数据到达半满时，cpld便向pci9054发出中断申请，并由pci9054将该申请传入计算机。若系统响应该中请，则在中断响应程序内发出读命令，以读取字节数和地址信号等。

pci9054通过lhold申请local总线控制权，而cpld则通过lholda响应，以使pci9054能得到局部总线的控制权。pci9054首先将pci地址窄间映射到本地地址空间，接着启动本地总线的散聚dma周期。cpld收到读信号(lw/r)、地址选通信号(ads)和地址(la16、la17)后便开始传送数据。当la16位为0，la17位为1时，系统将使能后三片fifo的读使能端(ren2)，以使后三片fifo数据线上的q0～q31有效而同时也使pci9054的准备好信号(ready)有效，开始数据传送。在最后一个数据传送之前，blast信号有效，之后，cpld将在一个时钟周期后使fifo的读使能(ren1或ren2)无效，从而完成一次数据传送过程。

3.3 控制程序设计

pci9054单周期读、写和dma读的vhdl语言时序控制状态机设计如图4所示。图中，s0为空闲状态。当本地总线请求信号lhold被置1时转到s1，否则留在s0。s1为总线保持状态，此状态下应将本地总线响应信号lholda置1。如ads信号为0且lw/r为1则转到s3，如ads信号为1且lw/r和blast为0则转到s4，这种状态表明此次读操作为单周期读。s2为dma读状态，在此状态下应将ready信号和fifo读使能信号ren1置0。如blast为1，则表明此次dma读取还未完成，应继续留在s2，如blast为0，则表明此次dma读取完成，可转到s4。s3为单周期写状态，此状态下也要置ready信号为0以表示写数据有效，并在blast为0时转到s4。s4为读写操作完成状态，当lhold被置0时，表明pci9054不再请求本地总线，此时应转到s0，当blast为0且lhold为1时，表明pci9054还要进行数据读写，故应转到s1继续操作。

3.4 控制程序逻辑的仿真结果

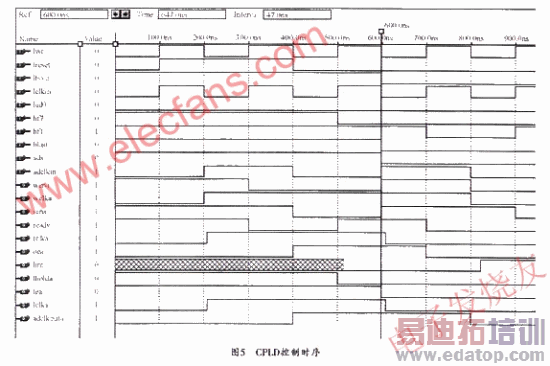

max+plusⅱ是开发aletra公司的fpga/CPLD系列产品的软件工具，本设计利用此工具提供的设计环境和设计工具来对cpld控制程序进行开发和调试。其功能时序如图5所示。

cpld的设计是用vhdl编程实现的。本设计的操作代码都已经过仿真，并在实际调试中得到应用。

4 系统驱动程序设计

本设计使用driv erworks的driverwizard来创建wdm框架程序。可根据设计需求添加程序代码，从而完成pci设备的dma传输系统驱动程序，以执行dma操作、访问i/o端口和存储器空间、处理器中断和访问pci。根据系统需要，驱动程序的关键是三个方面：硬件访问、中断处理和dma传输。

kdmaadapter类可用于建立一个dma适配器，以标明一个dma通道的特性和提供串行化访问服务;kdmatransfer类则用于控制dma的传输和启动dma传输，以传输dma数据缓冲区物理地址和字节数，dma传输结束后，数据将由公用缓冲区拷贝到应用数据缓冲区;kcommon dmabuffer用于实现公用缓冲区的操作。对于dma操作，本系统还提供了一个特殊的内存，即公用缓冲区。应当说明的是，公用缓冲区是稀有的系统资源，应该避免浪费使用。

5 结束语

本文给出了数据缓存、传输模块控制电路的设计，并采用vhdl语言和cpld很好的完成逻辑控制任务和系统驱动程序的编写与调试。实验结果表明，该数据存储传输模块的硬件、软件工作十分可靠、稳定，可实现640 mbps(80 mbyte/s)以上实时数据的存储与传输，完全能满足声发射信号采集的要求。
