TMS320F2812芯片开发中Flash代码性能的研究

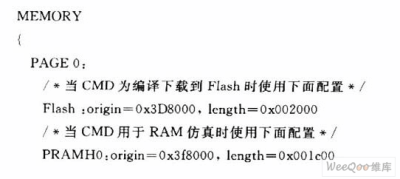

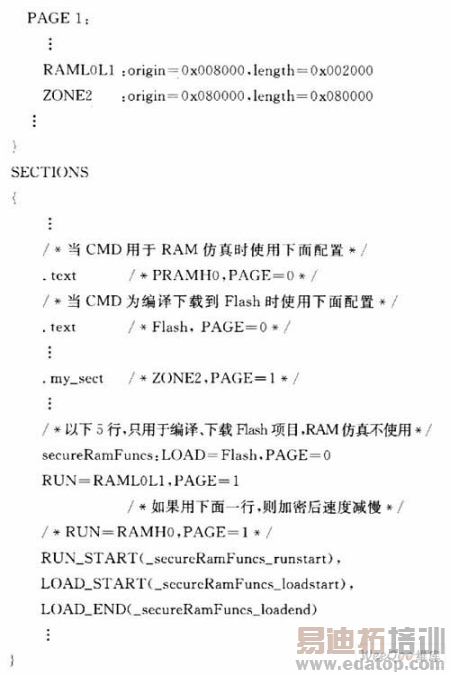

下面是CMD文件关键内容。因RAM仿真与下载FLASH所用CMD文件有差异，故为节省篇幅，混合写在一起，差异部分参见说明。

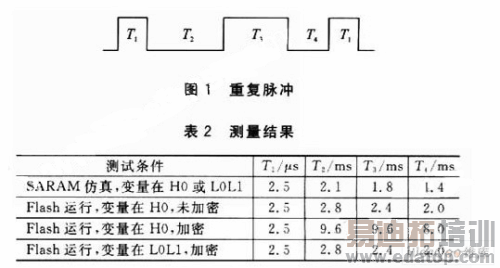

试验程序运行时，用示波器在TMS320F2812的XF输出脚可以测量到重复脉冲(如图1所示)，表2为对应的测量结果。

函数InitFLASH()设置了等待参数。在100 MHz的系统时钟条件下，笔者的实例能保证正常执行的最佳参数;而其他设置会产生运行速度慢，或过快但运行不稳定的结果。观察表2的测量结果，可以发现各方式下T1时间不变，原因为指令"asm("RPT#248||NOP")"取指令只执行一次，然后在DSP中内部循环执行250次，而只有取指令才涉及等待参数问题，所以在试验的4种条件下T1基本相同(毕竟还是存在取指令过程，每种条件下T1并非完全一致，有微小差别)。因FLASH本身访问速度比SARAM要慢，指令需要插入等待周期。

表2说明了下载到FLASH中运行时的速度与在SARAM中仿真时相比，有所下降。T2/T3/T4虽然同为数据传送花费时间，但因分布空间不同，对应汇编指令数和指令类型相应有增减，故表现出不同的执行时间，其中数据在外部RAM中传输比在内部SARAM中传输要慢。

表2还显示出下载到FLASH中运行，如果同时对芯片加密，则应当特别注意变量分配的空间位置。加密后FLASH处于安全模块中，如果变量分配到HO，那么由于H0是非安全块，DSP工作时可以在两种模块中动态切换，不需要开发者附加代码。描述参见TI文档资料中的CSM章节，但并未说明需要额外增加时间开销。LOL1是安全块，如果变量分配到L0L1或是没有加密，则因不存在安全与非安全模块的切换时间开销，速度比较快。当采用保护芯片知识产权而需要加密FLASH时必须注意分配变量空间，把对运行速度敏感的参数分配到LOLl中，否则会发现程序执行速度降低到仿真时的1/4。由于内部SARAM空间有限，应用系统往往需要外扩RAM，数据交换将比在内部SARAM执行时有所增多。

2 结论

通过前面的试验，可以得到几个在TMS320F2812应用开发中，运行于FLASH中的代码如何提高性能的指导原则：

①根据系统时钟选择合适的等待参数;

②数据分配空间从指令类型与数量上影响程序执行效率;

③FLASH加密后，对执行速度有快速性要求的应用系统，应当在CMD文件中指定运行空间在SARAM的L0L1段，并注意变量分配的段空间。

设计系统如果满足上面几个原则，那么程序执行效率就可达到SARAM仿真时的70%。
