基于Hyperlynx的DDR2嵌入式系统设计与仿真

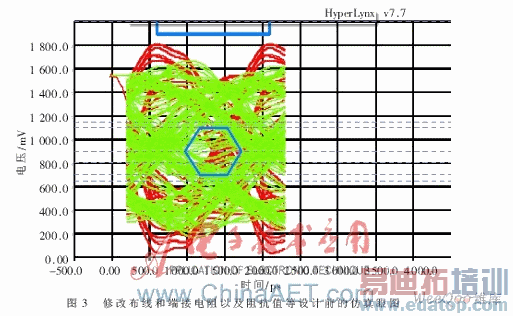

从图3眼图可以看出，信号在不同DIMM内部和外部的信号质量是不同的，在没有端接电阻以及布线、阻抗调整的情况下，运行400 MHz的频率信号十分差，眼图的宽度、高度、上升斜率等关键指标都不符合JEDEC对DDR2-800的DC/AC规范。

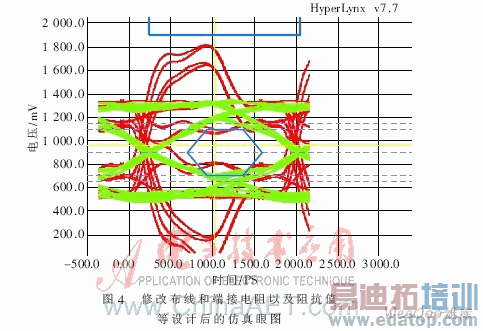

图4为修改Layout布线和端接电阻以及阻抗值等设计后的仿真眼图，从图4可以明显直观地看到，修改之后信号状况大大改观，而且可以直接读出眼宽、高电平值、低电平值、采样眼宽等信号眼图的重要数据，以便于确定硬件和PCB设计。

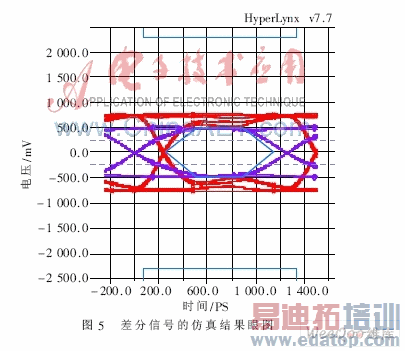

同理，可以对重要的差分信号和时钟信号进行仿真。而DDR2中新增加的ODT(On Die Termintation)功能在仿真中可以得到体现。通过不设置以及设置ODT的值，可以直观地在眼图以及客观地在仿真结果数据一栏中得出合成差分信号的质量。图5为差分信号的仿真结果眼图。

通过眼图和数据，可以确定最优差分阻抗和ODT值的设置。

高速信号的PCB优化设计，可以在PCB的设计阶段，运用Hyperlyxn仿真工具和IBIS驱动模型，对高速信号设计中的关键信号进行完整性仿真和时序分析、EMI仿真、分析和优化，可以发现PCB制好后调试中可能出现的问题，从而可以节约成本、缩短产品的设计时间。
