基于FPGA的DDS设计及实现

ADC转换芯片处理后的8位数字信号，为了使DDS合成的频率较大，末尾补4个O作为参数化模块lpm_add_sub的12位输入datai。由于ADC信号输出的是8位二进制偏移码，与计算机处理的二进制补码形式不同，需将二进制偏移码转换成二进制补码，在这里与另一路输入信号常数2 048做减法，就能达到求补的目的，并输出12位有符号数。

12位的输出接入lpm_mult模块，lpm_mult的另一路输入为12位任意数输入。乘法器的输出直接影响累加器累加相位的速度。当乘以一个比较大的数，则频率变化加快。

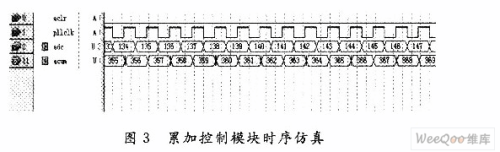

同理，为了使合成频率较大，乘法器的24位输出在末尾补O成为32位数datab送到累加模块altaccumulate中。为了节省ROM容量，最后取altaccumulate输出的高10位作为ROM查找表的地址信号。累加控制模块的时序仿真如图3所示。

2．2 ROM查找表的设计

针对不同的可编程器件，ROM查找表的设计采用的方法也不相同。主要是基于lpm_rom和VHDL选择语句这两种方法。使用lpm_rom的波形存储表只需要产生数据文件*．mif，然后直接在定制lpm_rom时，添加数据文件即可。不过这种方法在FPGA支持内部嵌入式阵列块(EAB)时才可以使用；使用VHDL选择语句比较直观，但当输入数据量大的时候，这种方法是比较繁琐的。此次设计采用第一种方法。

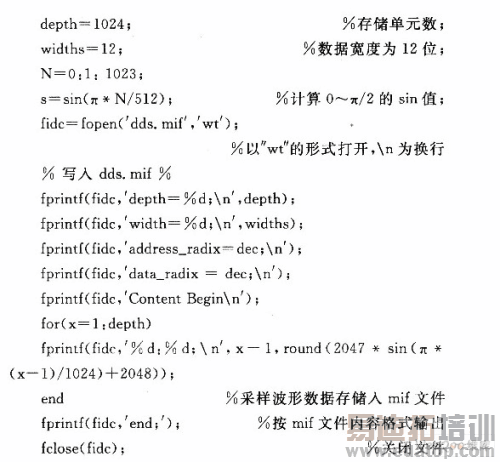

mif文件是在编译和仿真过程中作为存储器(ROM或RAM)初始化输入的文件，即memory initialization file。创建mif文件的方式有很多种，在这次设计中，在Matlab中采用C语言来生成mif文件。mif文件编写格式如下：

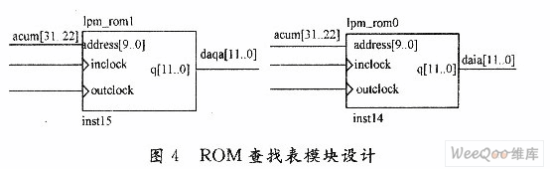

通常相位累加器的位数N很大，实际设计中受到体积和成本的限制。为了节省ROM的容量采用相位截断的方法，一般只取累加器输出的高几位作为ROM的寻址地址。设计中取累加结果的高10(M=10)位来进行查表，也就是说正余弦ROM有210=1 024个寻址地址，数据宽度为12。如图4所示，设计了2个lpm_rom模块，分别是sin波形存储器和cos波形存储器。

3 单片机控制电路

此次选择的FPGA芯片为Altera公司的ACEXlK系列的EPlK30TTl44-2。它可以采用专用的配置器件来配置，也可以采用单片机来配置。前者价格昂贵，而且专用配置器件的ROM为一次性编程，不易实现FPGA的系统功能转换。采用单片机C8051F330D对FPGA进行被动串行(PS方式)配置，使用可多次修改的AT24C512(E2PROM)作为配置文件存储器，真正做到"现场可编程"，对提高生产率、降低生产成本均有好处。
