基于TLl6C550C的DSP异步串行通信的实现

3 TLl6C550C和PC通信的软件编程

该套系统的软件设计部分主要包括PC机程序、DSP初始化、TLl6C550C初始化和数据发送／接收以及双方的通信协议等。本文着重介绍TLl6C550C的初始化程序。主要由以下几部分组成：

◇波特率的设定；波特率除数寄存器由高8位(DLM)和低8位(DLL)组成。除数的值可由UART的工作时钟和波特率共同确定，其计算公式为：

除数=时钟频率／(期望的波特率×16)

例如本系统中时钟频率12 MHz，波特率设置为9600，则除数的值为12，应在初始化程序中设置DLM=OOH，DLL=4eH；

◇增强功能的使能及设置EFR的相关位；

◇完成有关收／发FIF0的设定，主要是MCR／TCR／TLR三个寄存器的设置；

◇传输数据格式设定，包括8位数据位、1位停止位以及无校验；

◇设置FIFO控制以及中断控制寄存器。

此外，在完成设置前，还应注意：设定DLL和DLH前，LCR的第7位应为1；地址相重叠的寄存器不能同时使能；读写RHR和THR时，DSP的读写速度很快，故最好不要连续读写，而是在每读、写一次后延时一段时间。然后再进行下一次读写。

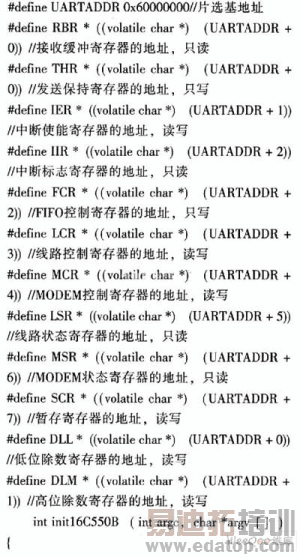

由于TLl6C550C映射在DSP的CEO区间，所以在DSP访问其寄存器时只需将基地址加上偏移量即可。其初始化源程序如下：

4 结束语

本文介绍了通过TLl6C550C扩展串口完成TMS320C6416与PC机串行通信的设计方案，给出了硬件设计框图及软件实现代码。该电路及软件经实验证明能够可靠地实现TMS320C416与PC机之间的通信，并且此方法已在实际的项目中得到应用。

TLl6C550C采用3．3 V供电．将TLl6C550C的数据线DO～D7与TM320C6416T直连，从而实现数据的传输。同时应将TL16C550C的片内寄存器选择线与TM320C6416T的BEAl，BEA2，BEA3引脚相连，当TLl6C550C的片选信号CSO，CSl为高电平，为低电平时，TLl6C550B即被选中。CS0，CSl直接与高电平相连。则与CPLD的I／0相连，如此便实现了以CPLD来实现TLl6C550C的选通。
