DSP虚拟I2C总线软件包的设计及应用实例

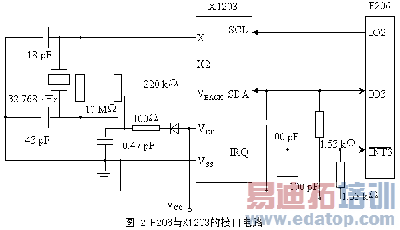

目前，很多DSP芯片尚不直接支持I2C的接口，F206也不例外，因而这里采用2根通用I/O口线模拟I2C接口。F206与X1203的接口采用如图2所示的接口方案。

图2中在X1、X2端接入32.768 kHz的石英晶振，将时钟源配置为片内振荡器。在VCC和VBACK之间通过二极管和电阻相连，并与地间加入1个0.47 F的大电容。这样，在电源出现故障或系统电源关闭时，仍可靠VBACK端的大电容供电维持时钟芯片的正常工作。它与F206间接口采用3根口线，这里采用IO2模拟通信用的时钟信号，IO3作为数据输入、输出口线。端可根据用户需要而定，若需要时钟芯片产生中断，可将该端接到F206的中断口线上。注意其中的SDA端和端为漏极开路，必须加上拉电阻，否则不能正常通信。

3.2 X1203的读写操作

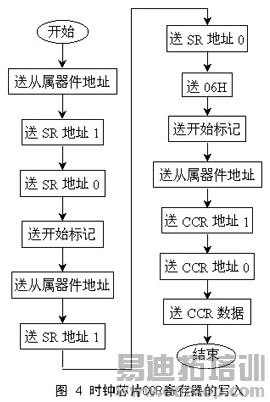

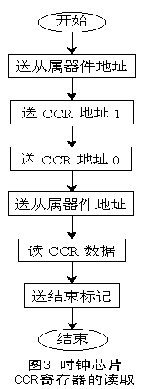

这里仅给出F206对X1203进行读写的基本流程，如图3、图4所示，分别为对时钟芯片的读、写过程。其中进行寄存器写时，须注意SR寄存器中WEL和RWEL的设置是否正确，即首先设置WEL有效，而后将WEL、RWEL都置1，否则数据将不能正确写入。在写结束后，应将WEL、RWEL置为无效，以免产生误操作。

此外还须指出，在系统首次上电后(VBack和VCC都失效后)，至少有一字节写入RTC寄存器时，系统才开始工作。在实际使用中，应首先判断SR中的RTCF位是否为1，若是，表明系统为首次使用或VBack和VCC都已失效，须对X1203至少进行一次写入操作，使其正常计数。

结束语

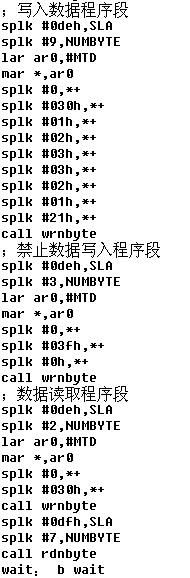

I2C总线应用已日益广泛，而其协议的复杂性和操作的特殊性又限制了推广速度。本文介绍的一种基于DSP的虚拟I2C总线软件包，简化了TMS320C2XX与I2C器件间接口程序设计，用户无需了解I2C总线协议的细节，仅需通过唯一的接口界面wrnbyte/ rdnbyte即可实现相应的接口。本文还给出了一个TMS320F206与时钟芯片X1203间的接口实例，介绍了软件包的使用方法，希望能供读者参考。
