串行通信技术在DNC通信系统中的应用

2 系统串行通信的实现

2.1 NC程序控制工作流程

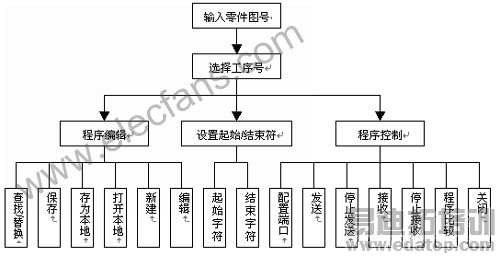

NC控制系统工作流程如图2所示：

在DNC串口通信程序中，串口拥有自己独立的线程，这些线程包括串口信号监视线程、串口数据接收线程和串口数据发送线程。其中主线程主要负责处理NC加工程序编辑、通信协议数据库、界面信息等，而辅助线程负责监视串口信号、串口数据接收和串口数据发送。用主线程来专门处理信息，使程序能迅速响应命令和其他事件，用辅助线程来完成费时的工作，这样可以避免由主线程处理这些工作时阻塞程序信息的处理。DNC计算机与数控机床通信的具体过程如图3。

2.2 功能实现的关键技术

数据通信功能实现主要依赖于串口的连接，而连接与否的关键在于串口属性的设置和各设备之间的连接方式。由于各数控机床的通信协议存在着差异，这就使得在设置通信串口属性时与机床的配置一致。以FANUC-0T为例，该机床参数设置：TVON = 0；ISO = 1；I/O = 0；波特率设置参考0552参数；停止位设置参考0002参数的最后一位即STP（1为2，0为1），默认为2；奇偶校验位设置为EVEN；数据位设置为7。如果设置有误将会造成通信错误或数据传输失真。

同样，各数控机床通信协议的不同，使得各设备间的连接方式也就不同，也就是说各串口之间的连线方法要有所不同，这里由于篇幅原因就不再赘述。

3 结束语

串行通信技术已在DNC通信系统中得到了广泛的应用，其关键技术将主要围绕提高NC程序传送的正确性、快速性；减少信号干挠，提高可靠性等方面。使用VC语言编制的本DNC信息系统，实现制造过程的NC数据传输，该系统具有结构简单、运行快速、工作稳定等特点，易于实施，对促进DNC技术的发展具有积极的意义。本文所述的DNC信息系统已在实际中得到了应用，并取得了良好的应用效果。
