LabVIEW 2010的分析和报表特性
概览
LabVIEW 2010包含数百个信号处理与分析函数,可以对您的测量数据进行更好的分析,利用LabVIEW 2010的报表生成函数可以对分析结果进行总结和整理,从而能更好地呈现出来。
目录
1. 在线分析与报告
2. 生成报表和保存数据
3. 使用LabVIEW 2010和DIAdem 2010进行离线分析与报告
4. 试用LabvIEW 2010和DIAdem 2010
在线分析与报告
在线分析与报告是一个术语,指在数据采集应用中集成数据处理或者报表生成功能。当您从一个函数采集数据,比如DAQ助手,您可以简单地把数据连线至分析函数块,采集的数据就会被分析。

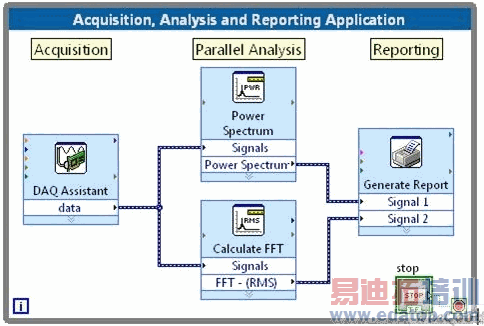

图1. 使用LabVIEW的数据流编程,在线分析和报告与数据采集集成在一起。
LabVIEW 2010包含数百个工程领域专用的分析与数学函数,这些函数都是LabVIEW内置的。表1总结了很多内置的分析函数。通过LabVIEW工具包和模块可以找到特殊领域使用的分析函数。

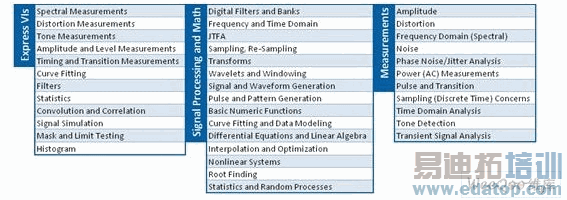

表1. LabVIEW数含上千个内置的工程领域专用分析函数
LabVIEW 2010对一些分析函数进行了改进,同时也增加了新的分析函数,这些函数主要用于高级信号滤波、波形生成和处理,从而进一步扩展了LabVIEW的在线分析能力。表2展示了LabVIEW 2010中的一些新的或改进的分析函数。
表2. 通过改进以及增加新的分析函数,LabVIEW 2010进一步扩展了LabVIEW的在线分析能力
MathScript节点
通过MathScript节点,您可以导入现有的.m文件至LabVIEW图形化编程环境进行混合编程,在数据流编程模式下也可以利用基于文本的数学函数的优势,这样就可以重用已有的基于文本的数学函数。这个节点兼容实时系统,也就是说您可以将内嵌.m文件脚本的LabVIEW代码无缝的部署到NI的实时硬件中,实现实时操作系统中的分析功能。
关于在LabVIEW中集成自定义.m文件的更多信息请访问:使用LabVIEW MathScript实时模块将文本架构的数学程序部署至实时硬件
DLL库与.NET程序集
使用LabVIEW的调用库函数节点,可以在您的LabVIEW代码中调用共享库,比如DLL(Windows),或者Framework(Mac OS X)。
您也可以使用LabVIEW的.NET构造器节点调用.NET程序集,然后调用.NET对象的类定义的方法和属性,最后导入或者导出.NET对象的数据。
生成报表和保存数据
LabVIEW 2010中的报表生成选板包含底层VI和若干Express VI,这些可以帮助您配置和创建包含VI文件或者数据采集和分析结果的报表。使用这些VI,在数据采集和分析的同时就可以生成文本或HTML类型的报表。您既可以保存报表至文件,也可以通过编程把报表发送到本地或网络上的打印机。
如果您想创建更高级的在线报表,可以使用用于Microsoft Office的LabVIEW报表生成工具包,它扩展了在Microsoft Word或Excel中编程创建报表的功能。

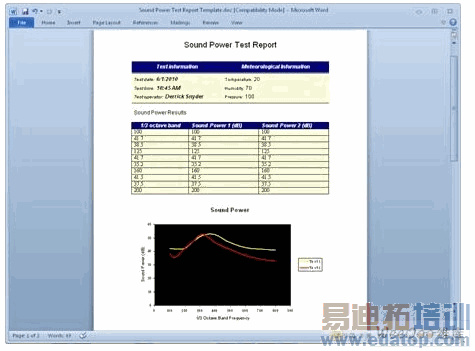

图2. 用于Microsoft Office的LabVIEW报表生成工具包可以让您在Microsoft Word或Excel中创建更高级的报表
