2ASK数字频带传输系统设计

录入：edatop.com 点击：

其各个零点满足：sin(ωTs／2)=0==>ωTs／2=πi，i≠0==>ω=2πiRs，i≠O，第一旁瓣峰值比主峰值约衰减14分贝。因此，通常将第一零点作为其有效带宽，换算成频率单位的第一零点带宽(有效带宽)为：2 πRs／2π=Rs。因此，2ASK信号的有效带宽为2Rs，有效带宽为fc±Rs。

2 2ASK调制电路

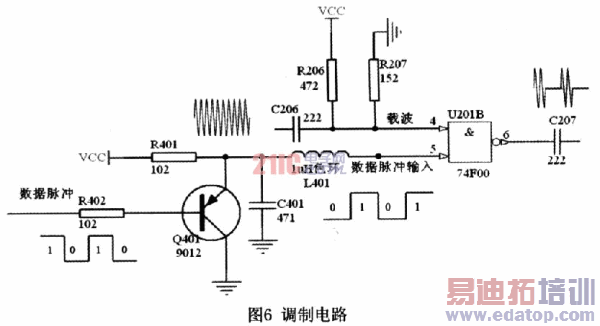

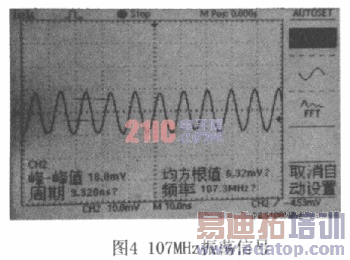

调制的目的一是将信号频谱搬移到适合信道传输的区域，二是实现信道频分复用。尽管基带信号在第一零点带宽以外频谱成分已相当衰落，但在频分复用情况下，仍可能对另一路信号产生干扰，所以必需有相应的电路来抑制谐波。2ASK调制电路一般包括高频振荡电路、调制开关电路、滤波电路部分。在本设计中，振荡电路产生107MHz的正弦信号作为载波，经调制开关电路后连接一个带宽大于2Rs的带通型发送滤波器(声表表面滤波器107±2MHz)，之后连接一个7阶的巴特沃斯低通滤波器，以限制进入信道的已调信号谐波频带。

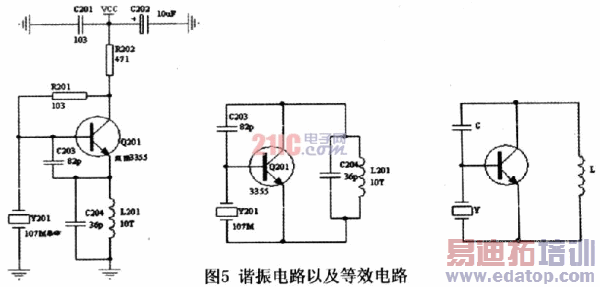

2．1 石英晶体LC振荡电路设计

正弦波发生电路能产生正弦波输出，它是在放大电路的基础上加上正反馈而形成的，它是各类波形发生器和信号源的核心电路。正弦波发生电路也称为正弦波振荡电路或正弦波振荡器，通常由放大电路、反馈网络、选频网络、稳幅电路等构成。

振荡器的频率稳定度是极重要的技术指标。因为此调制器的频率是否稳定，取决于系统中的主振器(激励源)的频率稳定度。频率不稳，就会影响通信的可靠性，引起较大的误差，因此本设计采用高稳定度的石英晶体。

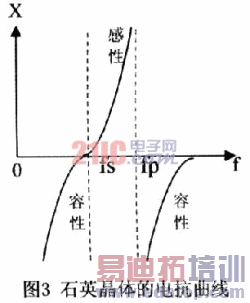

石英晶体具有谐振电路的特性，如果外加电压的角频率ω等于石英机械振动的固有谐振角频率ωq时(它决定于石英晶体的几何尺寸与切型)，石英晶体就发生谐振，即在外加电压振幅不变的情况下，弹性变形大大加强，因而电流也达到最大，同时它具有很好的单频性，即每块晶体只能提供一个稳定的振荡频率，不能直接用于波段振荡器，只适合单个频率的振荡发生器。
