2ASK数字频带传输系统设计

摘要：设计了以2ASK为调制方式的经济型数字频带传输系统；分析了系统组成，电路工作原理；详细阐述了系统各个模块的设计方案。实验结果验证了该设计具有稳定性和合理性。

关键词：二进制振幅键控；振荡；调制；滤波器

0 引言

在现代数字通信系统中，频带传输系统的应用最为突出。将原始的数字基带信号，经过频谱搬移，变换为适合在频带上传输的频带信号，传输这个信号的系统就称为频带传输系统。在频带传输系统中，根据数字信号对载波不同参数的控制，形成不同的频带调制方法。幅移键控法(ASK)的载波幅度是随着调制信号而变化的，其最简单的形式是，载波数字形式的调制信号在控制下通断，此时又可称作开关键控法(OOK)。本设计中选择正弦波作为载波，用一个二进制基带信号对载波信号的振幅进行调制，载波在数字信号1或0的控制下通或断，在信号为l的状态载波接通，此时传输信道上有载波出现；在信号为0的状态下，载波被关断，此时传输信道上无载波传送，调制后的信号的频带宽度为二进制基带信号宽度的两倍，此调制称为二进制振幅键控信号(2ASK，Binary Amplitude Shift Keying)。

1 2ASK信号的算法

1．1 时域

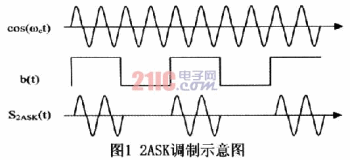

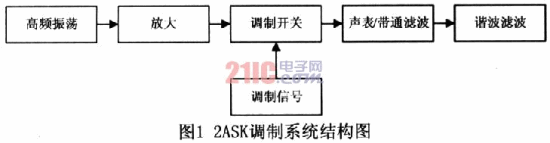

式中an=1或0，g(t)为脉冲形状，Ts为码元间隔，载波c(t)=COSωct。当s(t)为矩形脉冲情况下，2ASK调制被称为开关键控OOK(on-off-key Control)，OOK信号用载波的通断(有无)来表示基带"1"码或"0"，如图1所示。

1．2 频域

设S(t)频谱为S(ω)，S2AKS(t)频谱为：

这说明，2ASK信号的频谱是将数字基带频谱中心搬移到载频处，带宽为基带带宽的两倍；又由可知，基带信号是由若干基本脉冲组成的，因而基带信号的带宽完全由基本脉冲带宽决定。2ASK信号的带宽取决于基带基本脉冲的带宽，是基本脉冲带宽的两倍。设矩形脉冲：

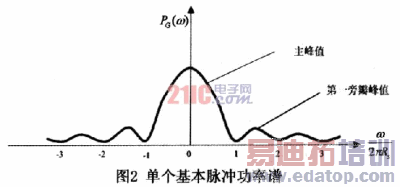

由式(7)单个基本脉冲的功率谱如图2所示，其中码率Rs=1／Ts。

由图2可见，

作者：孔令彬 李 颖 陈向文 中国地质大学 来源：电子技术
