基于SOPC的DDS信号发生器设计
录入：edatop.com 点击：
3 系统调试过程与结果
系统时钟为50 MHz，当波形选择键选为正弦波,频率字设置为5 时，数码管上显示5，按下确认键后，数码管显示"-"，通过示波器，可以观察到输出波形如图6所示，横轴为时间档，纵轴为幅值。当波形选择键选为方波，频率字设置为10 时，数码管上先显示1，后显示0，按下确认键之后，数码管显示"-"，这样在示波器上观察到的波形如图7 所示。按照上面的操作过程,三角波和锯齿波的波形分别如图8，图9 所示。

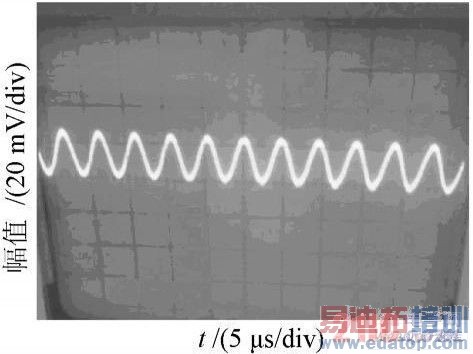

图6 正弦波波形

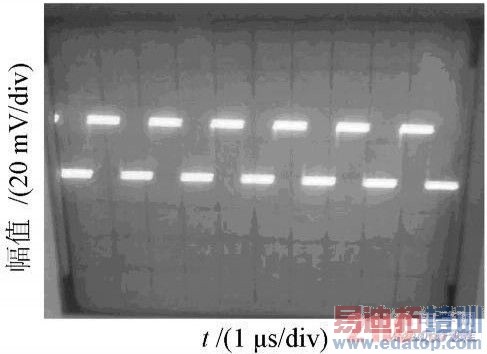

图7 方波波形

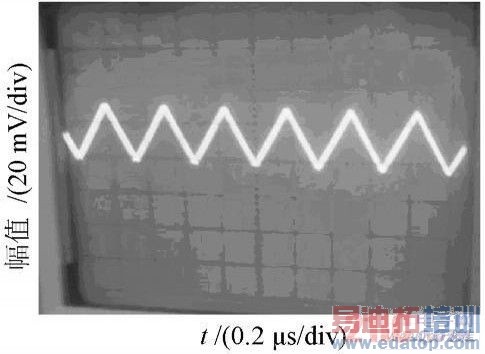

图8 三角波波形

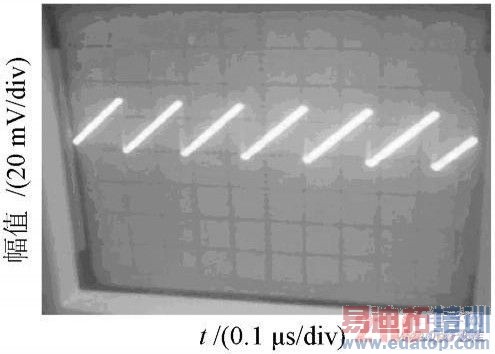

图9 锯齿波波形
4 结 论
本文所设计的是频率字的预置与波形的选择，是通过键盘输入的，因此能够得到规定范围内的任意频率的波形，这样可以很好地满足变频信号的情况，实用性较强。实验所调试出的波形清晰，干扰小。采用SOPC 方法实现，使设计变得非常灵活。该设计只实现了任意频率的波形输入，还需要实现相位累加，设计才会变得更加完美。
来源：电源技术应用
