2．6 带通滤波器和功率放大器

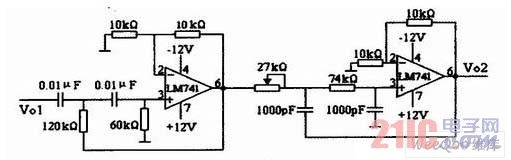

带通滤波器2如图7所示。放大器2和功率放大器如图8所示。图6、图7、图8连接起来就可以获得音频信号。
图7 带通滤波器2

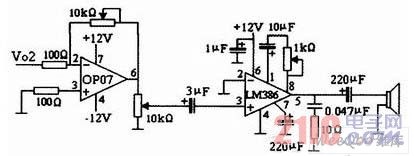

图8 放大器2和功率放大器
3 数字化语音存储与回放系统软件电路
3．1 FPGA外部接线

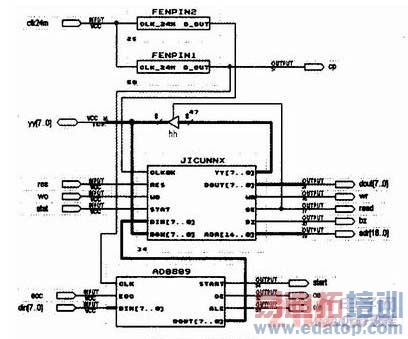

FPGA外部接线如图9所示。clk24m接24MHz晶振，cp接图4 ADC0809 ADC电路，yy[7．．0]接图1．5 HM628128D，res接按键开关res为0时地址复位为0，wo接高低电平开关wo为0录音wo为1放音，stat接高低电平开关，开始录音或放音。dout[7..O]接图6，wr、read、adr[16..O]接图5HM628128D，bz接发光指示灯显示录音或放音工作状态，其余端接图4 ADC0809 ADC电路。
图9 FPGA外部接线
4 结论
此课题的创新点在于用FPGA控制数字化语音存储与回放，取代了以往用单片机去控制；同时此课题综合了数电、模电、DAC、CAD、FPGA等多方面电子知识，对学生做课程设计、电子实验有着很大的实用性。同时此课题可作为产品开发，成本低、可靠性高,将会有一定的市场。
