基于FPGA的语音存储与回放系统设计
录入：edatop.com 点击：
2．4 语音存储电路

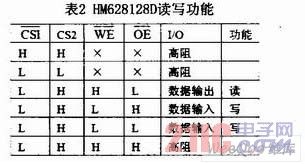

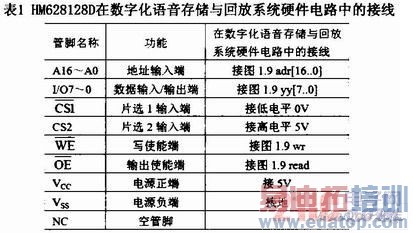

存储芯片HM628128D管脚如图5所示。HM628128D可存储8位131072字，5V供电，静态RAM。语音存储时间≥10s。HM628128D在数字化语音存储与回放系统硬件电路中的接线如表1所示。HM628128D读写功能如表2所示。
图5 HM628128D管脚
2．5 数模转换(DAC)电路

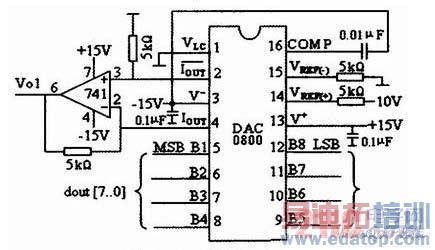

DAC如图6所示。题目要求变换频率fc=8kHz，字长=8位，可选择转换时间不超过125μs的8位D/A转换芯片，DAC0800的转换时间为100ns，可选用DAC0800。存储芯片输出的数字量经可编程器件图9送给DAC0800 DAC电路，将数字量转换为模拟量。
图6 DAC0800 DAC电路
